Unitat 2. Mecanització de quadres elèctrics
Resultats d'aprenentatge
En acabar la unitat, heu de ser capaços del següent:
Determinar el procés que cal seguir en les operacions de mecanització, interpretant plànols i utilitzant documentació tècnica.
Executar operacions de mecanització, aplicant tècniques de mesurament i marcat i utilitzant màquines i eines.
Complir les normes de prevenció de riscos laborals i de protecció ambiental en la mecanització de quadres elèctrics, identificant els riscos associats, les mesures i equips per prevenir-los.
Material didàctic
Resum
La mecanització és l'estudi de com s'ha de mecanitzar o fabricar una peça o una sèrie de peces. S'estableix la prioritat de les operacions mecàniques de fabricació, i també es trien les eines adequades al treball en qüestió, es prepararen i se'n fa la previsió en el magatzem.
Aquesta mecanització es basa en una sèrie de processos i aquests processos tenen la funció de transformar determinats materials en una peça funcional i útil. Però, així mateix, també s'han de fer operacions pròpies del muntatge i desmuntatge mecànic, per exemple, unions fixes o mòbils, seguint les instruccions que figurin en els plànols o que ja estiguin establertes.
Per poder fer totes aquestes operacions de mecanització, seran necessàries eines concretes i adequades a cada tipus d'operació; entre les eines mes típiques es poden destacar tornavisos, alicates, tisores, serres i trepants. De totes aquestes operacions, destaca la soldadura.
La soldadura és un procés de fabricació en què s'uneixen dos materials, normalment metàl·lics, aplicant calor. Les peces s'uneixen fonent-les i afegint un altre material fos que té un punt de fusió inferior al de la peça a soldar.
Tots aquests processos de mecanització tenen el resultat final en l'elaboració d'un quadre elèctric. Un quadre elèctric és un armari protector on es col·loca i es fixa tot el aparellatge pertanyent a un circuit elèctric. Un quadre elèctric és pràcticament tot l'envoltant que cobreix qualsevol tipus d'instal·lació elèctrica de qualsevol grandària i protegeix tots els elements de l'acció del temps i dels agents atmosfèrics.
Els diferents quadres que hi ha en el mercat cobreixen totes les necessitats que poden presentar-se per a la protecció dels equips i també compleixen les normes establertes per al tipus de circumstàncies a què es destinen. Es poden classificar depenent de l'envoltant, el material i l'aplicació que s'ha d'utilitzar.
Però un quadre elèctric no solament el compon l'envoltant, sinó que és un conjunt format per tots els elements i dispositius que el constituïen (contactors, relés, temporitzadors, etc.) i el funcionament dels quals està clarament indicat en l'esquema de la instal·lació. Abans de muntar l'equip s'haurà de triar cadascun dels components que el constituiran, cosa que implica utilitzar uns elements denominats auxiliars i que es classifiquen en dos tipus: elements auxiliars de muntatge i elements auxiliars de connexió.
El quadre elèctric és un component bàsic en el conjunt de la instal·lació elèctrica. L'elecció de les seves característiques requereix una anàlisi molt detallada de les condicions de servei i de la fiabilitat que ha d'assegurar-se. Per a això, han de tenir-se en compte les importants sol·licitacions mecàniques i elèctriques que tenen lloc en un espai tan limitat i que es veuran en aquesta unitat formativa.

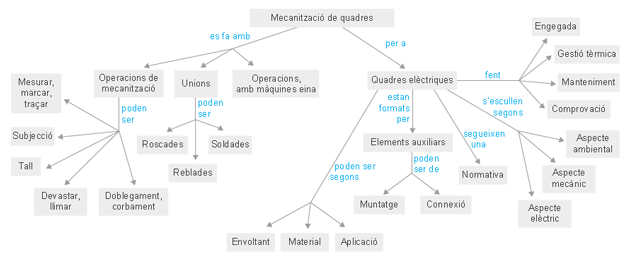

Mapa conceptual
Més informació
Bibliografia bàsica
Moreno, F.; Zubiaurre, J. (2005). Automatismos y cuadros eléctricos. Barcelona: Ceysa.
El llibre, com indica el títol, tracta sobre els automatismes i quadres elèctrics i dóna importància a tots els temes, des de la mecanització de quadres fins a la instal·lació, engegada i manteniment de quadres.
Parcerisas, C. (coord.)(2005). Reglament Electrotècnic de Baixa Tensió. Barcelona: Marcombo.
El Reglament de baixa tensió és fonamental per fer qualsevol tipus d'instal·lació elèctrica i evidentment, també la dels automatismes elèctrics. En diversos moments es fa esment d'una instrucció o norma i l'estudiant ha de saber relacionar-la.
Adreces d'interès
http://www.ffii.nova.es/puntoinfomcyt/rebt_guia.asp
Web en què trobareu les guies tècniques d'aplicació del REBT.
