Resultats d'aprenentatge

En finalitzar aquesta unitat l'alumne/a:

1. Configura sistemes tècnics, en justifica l'elecció i en reconeix el funcionament.

• Reconeix la tècnica de transmissió en instal·lacions automatitzades mitjançant sistemes sense fil.
• Justifica la utilització de sistemes domòtics sense fil a partir de les condicions i requeriments de la instal·lació que s'ha de fer.
• Identifica els diferents tipus de sensors, actuadors i elements de supervisió en instal·lacions automatitzades mitjançant sistemes sense fil.
• Descriu diferents protocols de les instal·lacions automatitzades mitjançant sistemes sense fil.
• Fa la configuració apropiada en sistemes sense fil.
• Utilitza documentació tècnica.

2. Munta petites instal·lacions automatitzades d’habitatges mitjançant sistemes de control sense fil, i descriu els elements que les conformen.

• Fa els croquis i esquemes necessaris per a configurar les instal·lacions.
• Determina els paràmetres dels elements i equips de la instal·lació automatitzada.
• Fa el cablatge de connexió d’un sistema sense fil.
• Munta emissors, actuadors i elements de supervisió d’un sistema domòtic per xarxa sense fil.
• Utilitza eines i equips adequats.
• Configura els elements de control, d’acord amb les especificacions donades.
• Verifica el funcionament correcte de la instal·lació.
• Compleix les normes de prevenció de riscos laborals, de seguretat enfront del risc elèctric i de protecció ambiental.
• Respecta els criteris de qualitat.
• Aplica la normativa vigent.
• Col·labora amb l’equip de treball amb actitud responsable, respectuosa i tolerant.

3. Munta les àrees de gestió d’una instal·lació domòtica mitjançant sistemes de control sense fil, seguint els procediments establerts.

• Consulta catàlegs comercials per seleccionar els materials.
• Utilitza les eines i equips adequats al tipus d’instal·lació.
• Tria l’opció que compleix millor les especificacions funcionals, tècniques, normatives i de posada en obra de la instal·lació.
• Fa els croquis i esquemes per a configurar la solució proposada.
• Estén el cablatge de la instal·lació mitjançant sistemes de control sense fil.
• Configura i programa, si escau, els elements de control d’acord amb les especificacions donades i amb el manual del fabricant.
• Fa la posada en servei d’instal·lació.
• Compleix les normes de prevenció de riscos laborals, de seguretat enfront del risc elèctric i de protecció ambiental.
• Fa el pressupost corresponent a la solució adoptada.
• Respecta els criteris de qualitat.
• Organitza les diferents fases del treball.

4. Manté instal·lacions domòtiques mitjançant sistemes de control sense fil, atenent les especificacions del sistema.

• Ajusta els diferents elements de control perquè funcionin coordinadament.
• Mesura els paràmetres elèctrics de distorsió a la xarxa.
• Identifica els elements susceptibles de manteniment.
• Repara l’avaria i comprova la compatibilitat de l'element substituït, si és el cas.
• Repara l’avaria i comprova la compatibilitat de l'element substituït, si és el cas.
• Comprova, en el cas de manteniment correctiu, que l'avaria coincideix amb la indicada en l'informe d'avaries.
• Fa les proves, comprovacions i ajustos amb la precisió necessària per a posar en servei la instal·lació, seguint el que especifica la documentació tècnica.
• Compleix les normes de prevenció de riscos laborals, de seguretat enfront del risc elèctric i de protecció ambiental.
• Elabora, si escau, un informe de disconformitats relatives al pla de qualitat.
• Actua de manera responsable en les taques de manteniment predictiu i correctiu.

5. Diagnostica avaries i disfuncions en equips i instal·lacions domòtiques mitjançant sistemes de control sense fil, aplicant tècniques de mesurament i relacionant-les amb les causes que les produeixen.

• Formula hipòtesis raonades de les possibles causes de la disfunció i la repercussió que té en la instal·lació.
• Elabora les mesures dels paràmetres de funcionament utilitzant els instruments o el programari adequats.
• Localitza l'avaria utilitzant un procediment tècnic d'intervenció.
• Compleix les normes de prevenció de riscos laborals, de seguretat enfront del risc elèctric.
• Confecciona un informe d'incidències.
• Elabora un informe, en el format adequat, de les activitats desenvolupades i dels resultats obtinguts, que permetrà actualitzar l'històric d'avaries.
• Mostra autonomia i resol satisfactòriament els problemes que es presenten.

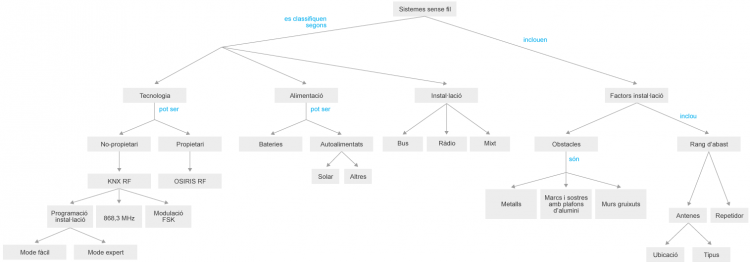

Mapa conceptual

Descarregueu-vos el mapa conceptual a mida real:

Material didàctic

• Tècniques de transmissió per radiofreqüència
• Aspectes pràctics de les instal·lacions domòtiques amb RF

Resum

1. Tècniques de transmissió per radiofreqüència

• Necessitat d’interconnectar els diversos elements entre si.

Estalvi en instal·lació de calbejats que comporta això.

Generalitats

• Dispositiu s’alimenta per piles o bé Dispositiu autoalimentat

• Exemple, extreu l'energia d'una petita cèl·lula solar fotovoltaica

1.2. Classificació dels sistemes sense fil

Classificació segons la tecnologia utilitzada

• Protocol propietari o no.

Classificació segons el tipus d'instal·lació

• Corrents portadors , cables de parells trenats o instal·lacions mixtes.

1.3. Casos pràctics d'instal·lacions amb sistemes amb protocol propietari i protocol estàndard

Hi ha diversos fabricants que opten per una comercialització d'aparells elèctrics destinats a instal·lacions sense fil utilitzant un sistema de protocol propietari, és a dir, que només poden comunicar dispositius que siguin del mateix fabricant. En aquest cas, el fabricant ha de posar a disposició de l'instal·lador tots els elements necessaris per a cobrir l'àmplia gamma de funcionalitats que calen en l'instal·lació (climatització, regulació de llum, etc.), i també del programari de programació i la configuració d'aquest programari.

• Exemple real d'un sistema propietari: Osiris RF

• Exemple real d'un sistema estàndard: Tebis KNX RF

Una configuració Tebis inclou diferents tipus de dispositius que es poden classificar:

Segons la unió amb el bus KNX:

• Dispositius de connexió via bus
• Dispositius de connexió via ràdio: Unidireccional o Bidireccional

Segons la funció que els dispositius tenen a la instal·lació:

• Dispositius d'entrada
• Dispositius de sortida, etc.).
• Dispositius de sistema

Diferents tipus de instal·lacions, una configuració Tebis pot ser

• Per bus
• Per Radio
• Mixta

L'eina de configuració TX100 disposa de dues maneres de configuració

• El mode fàcil permet configurar de manera ràpida i senzilla
• El mode expert dóna accés als objectes i a les adreces de grups

Configuració on-line i off-line.

• On-line: el TX100 està en comunicació contínua amb la instal lació.
• Off-line: el TX100 no està en comunicació contínua amb la instal·lació

2. Aspectes pràctics de les instal·lacions domòtiques amb RF

El sistema KNX-RF

KNX és un estàndard mundial de sistemes oberts de control d'edificis

Característiques:

• Freqüència central: 868,3 MHz
• Potència de transmissió: 1 mW - 25 mW
• Modulació: FSK
• Codificació: Manchester
• Velocitat de transmissió: 32.768 cps

El mitjà de KNX-RF és molt fiable. La banda de freqüència utilitzada no és tan sorollosa

Models de dispositius:

• La norma unidireccional, només poden enviar informació.
• La norma bidireccional, també contenen un receptor

Guia d’instal·lació de dispositius sense fil

Factors que s'han de tenir en compte :

• El rang d’abast de les ones de ràdio és determinat per la forma geomètrica d'una habitació.
• Els pisos de parets gruixudes són desfavorables.
• Les antenes externes (a l’aparell) normalment tenen un rendiment millor que les antenes de ràdio a l'interior dels receptors de la paret.
• El tipus d'antena de muntatge i la distància de l'antena al sostre, pis i parets tenen una influència per a la cobertura.
• Les persones i altres objectes dins d'una habitació també poden reduir l'abast de ràdio.

Apantallament

• Els grans objectes de metall creen el que es coneix com l'ombra de ràdio i actuen com a pantalla reflectora de les ones de RF.

• El muntatge d'un repetidor addicional en un lloc adequat pot proporcionar fàcilment un camí de propagació opcional.

Les reflexions de les ones: alguns objectes disminueixen o limiten la cobertura com:

• Murs de separació de metalls
• Instal·lació dels aparells en sostres amb plafons de metall o de fibra de carboni.
• Existència de mobles d'acer, de vidre amb revestiment de metall
• Polsador muntat sobre superfícies metàl·liques
• Ús de marcs d'interruptor metàl·lics.

Angle de penetració. Angle en què arriba a la paret el senyal transmès Instal·lació de l'antena

Distància entre el receptor i les fonts d'interferència

Utilització de repetidors: En cas d'una mala recepció de ràdio, pot ser útil utilitzar un repetidor.
