Resultats d'aprenentatge

En acabar aquesta unitat, l'alumne/a:

1. Elabora documentació tècnica de màquines elèctriques rotatives de corrent altern relacionant símbols normalitzats i representant gràficament elements i procediments.

• Dibuixa croquis i plànols de les màquines elèctriques rotatives de corrent altern i els bobinatges d'aquestes màquines.
• Dibuixa esquemes de plaques de borns, connexions i debanats segons normes.
• Fa esquemes de maniobres i assajos de màquines elèctriques rotatives de corrent altern.
• Utilitza programari de disseny per a fer esquemes.
• Utilitza simbologia normalitzada.
• Redacta diversa documentació tècnica.
• Analitza documents convencionals utilitzats en el manteniment de màquines elèctriques rotatives de corrent altern.
• Fa un informe de treball tipus.
• Elabora un pla de muntatge i un de manteniment de màquines elèctriques rotatives de corrent altern.
• Respecta els temps previstos en els dissenys.
• Respecta els criteris de qualitat establerts.

2. Munta màquines elèctriques rotatives de corrent altern, acoblant-ne els elements i verificant-ne el funcionament.

• Selecciona el material de muntatge, les eines i els equips.
• Identifica cada peça de la màquina i l'acoblament d'aquestes peces.
• Utilitza les eines i els equips característics d'un taller de bobinatge.
• Fa bobines de la màquina rotativa de corrent altern.
• Acobla bobines i altres elements de les màquines de corrent altern.
• Connecta els bobinatges rotòric i estatòric.
• Munta les escombretes i els anells lliscants connectant-los als borns que tenen.
• Prova el funcionament de les escombretes i els anells lliscants fent els assajos habituals.
• Compleix les normes de prevenció de riscos laborals (incloses les de seguretat enfront del risc elèctric) i de protecció ambiental.
• Respecta els temps previstos en els processos.
• Utilitza catàlegs de fabricants per a la selecció del material.
• Respecta criteris de qualitat.
• Organitza les diferents fases del treball en les operacions de muntatge de màquines rotatives de corrent altern.
• Manté l'àrea de treball, les eines, els utensilis i els equips amb el grau apropiat d'ordre, conservació i netedat.
• Col·labora amb l'equip de treball amb actitud responsable, respectuosa i tolerant.

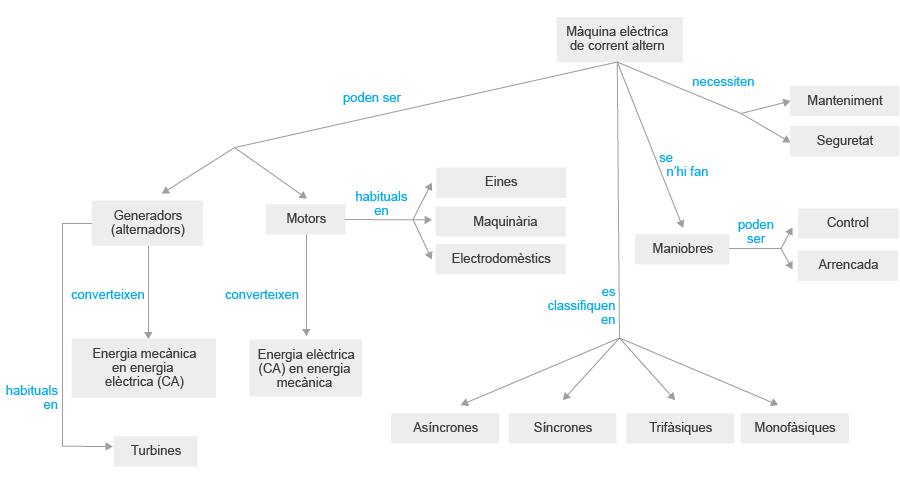

Mapa conceptual

Material didàctic

• Principis de les màquines rotatives de corrent altern
• Tipus de màquines rotatives de corrent altern i documentació

Resum

Les màquines elèctriques, com motors i alternadors, transformen energia elèctrica en mecànica o a l'inrevés. Tal com tenim muntada la distribució elèctrica ens és més fàcil aplicar el corrent altern als nostres receptors. Actualment, l'aplicació de l'arrencador progressiu, del variador de freqüència i variador vectorial en el control i la regulació de les màquines de corrent altern ha significat el salt per a utilitzar sense barreres les màquines rotatives de corrent altern (ca).

Les màquines de ca es caracteritzen per l'economia de fabricació, el poc manteniment que necessiten i la llarga vida que tenen. Les aplicacions d'aquestes màquines en la vida actual són múltiples, des de petits electrodomèstics (batedora, rentadora, eines portàtils, etc.), fins a la generació i el tractament d'energia (calefacció, centrals generadores, etc.), passant per aplicacions en les comunitats de veïns (ascensors, grues i altra maquinària), aplicacions industrials (cadenes de producció, bombes, etc.). Actualment s'obre un nou camp d'aplicació en el transport (motors de vehicles elèctrics) i les energies alternatives (eòlica, solar, biomassa, etc.).

Els principis de les màquines rotatives de corrent altern comprenen:

• Quines són les peces que formen les màquines elèctriques rotatives de corrent altern.
• Quin distintiu porta (placa de característiques).
• Quins problemes podem tenir en el funcionament d'aquestes peces (harmònics pel pas de bobina).

Els tipus de màquines rotatives de corrent altern comprenen:

• Motors síncrons
• Alternador asíncron
• Motor monofàsic d’imant permanent o pas a pas

La documentació de màquines de corrent altern implica:

• Aplicació de programari de dibuix tècnic i càlcul d'instal·lacions.
• Simbologia normalitzada i convencionalismes en la representació.
• Plànols i esquemes normalitzats.
