« Unitat 3. Comandament, regulació i maniobres

Circuits de comandament i regulació

Edició de la llista de cables i connexions per al muntatge d'un circuit d'automatisme

L'objectiu d'aquesta activitat és saber editar la llista de cables i connexions d'un circuit de maniobra d'un automatisme a partir de l'esquema de comandament o maniobra.

Un contactor K1M que posa en marxa un motor s'ha de controlar amb un polsador de marxa S2 i un d'aturada S1. El contactor es desconnectarà en el moment que un relé tèrmic F1 detecti una sobrecàrrega; al mateix temps s'accionarà una senyalització acústica H2, que es desconnectarà amb un polsador que fa la funció d'assabentat. L'exercici consisteix a completar la llista de cables segons l'esquema de comandament o maniobra.

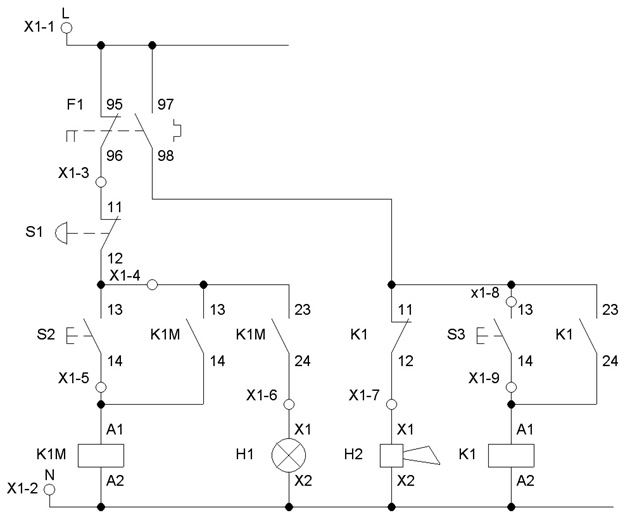

Esquema de maniobra


Des de Born de connexió Fins a
L X1-1 95 F3
96 F3 X1-3 11 S1
12 S1 13 S2
Des de Born de connexió Fins a
L X1-1 95 F3
96 F3 X1-3 11 S1
12 S1 13 S2
14 S2 X1-5 A1 K1M
12 S1 o 12 S2 X1-4 13 K1M
14 K1M A1 K1M
A2 K1M X1-2 N
13 K1M 23 K1M
24 K1M X1-6 X1 H1
X2 H1 X1-2 N
97 F1 95 F1
98 F1 11 K1
12 K1 X1-7 X1 H2
X2 H2 X2 H1
11 K1 X1-8 13 S3
14 S3 X1-9 A1 K1
A2 K1 A2 K1M
11 K1 23 K1
24 K1 A1 K1
