Activitats
Connexió de servei o embrancament
L'objectiu d'aquesta activitat és que us familiaritzeu amb els tipus d'embrancaments i les característiques que han de complir els cables i els conductors.
Pel que fa a les seccions i el nombre dels conductors, quins aspectes s'han de tenir en compte a l'hora de calcular-los?
- Càrrega màxima prevista d'acord amb la ITC-BT-10.
- Tensió de subministrament.
- Les intensitats màximes admissibles per al tipus de conductor i les condicions de la seva instal·lació.
- La caiguda de tensió màxima admissible que la companyia subministradora tingui establerta.
Aprendre a distingir les connexions de servei o embrancaments
L'objectiu d'aquesta activitat és que diferencieu els tipus d'embrancaments que hi ha.

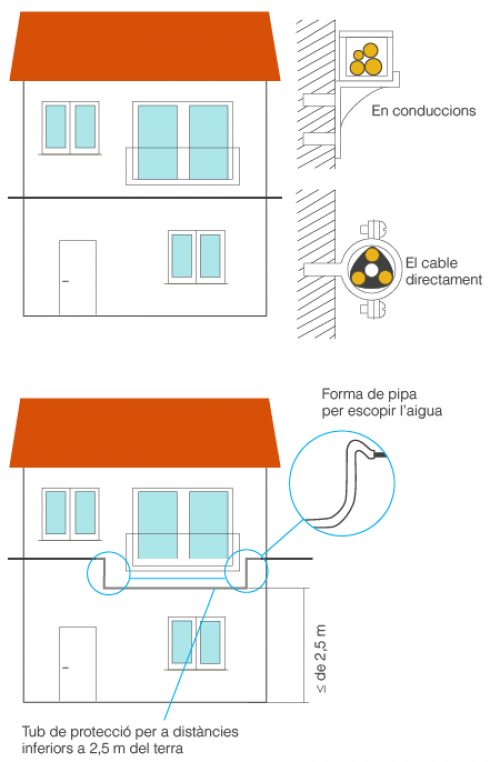

A quin tipus d'embrancament correspon la figura següent?
Correspon a un embrancament aeri amb posada sobre façana.
Tipus d'embrancaments
L'objectiu d'aquesta activitat és que diferencieu els tipus d'embrancaments que hi ha.

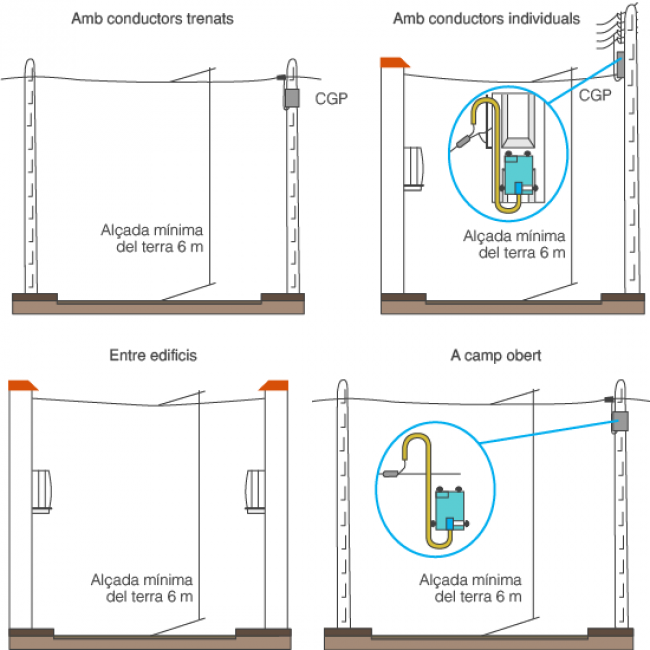

A quin tipus d'embrancament correspon la figura següent?
Correspon a un embrancament aeri tensat sobre pals.
Tipus d'embrancaments
L'objectiu d'aquesta activitat és que diferencieu els tipus d'embrancaments que hi ha.

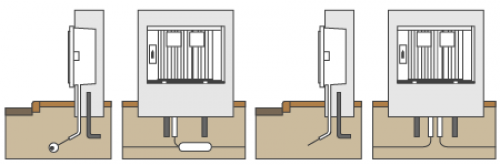

Quins dos tipus d'embrancaments apareixen a la figura següent?
Les primeres dues figures d'esquerra a dreta corresponen a un embrancament subterrani en derivació, i les dues següents, a un embrancament subterrani amb entrada i sortida o de bucle.
Connexió de servei o embrancament
L'objectiu d'aquesta activitat és que diferencieu els tipus d'embrancaments que hi ha.
A quin tipus d'embrancament correspon la figura següent?
Correspon a un embrancament aerosubterrani per a dos abonats.
