Activitats
Instal·lació pràctica de funcionalitats X-10
L'objectiu d'aquesta activitat és comprovar que l'alumne és capaç de el·laborar un pressupost d'una instal·lació domòtica senzilla amb el sistema de corrents portadores X10 a través d'internet.

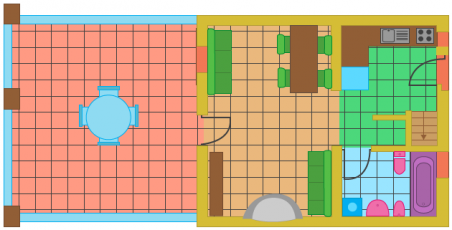

Un petit estudi com el que podeu veure projectat en aquest dibuix disposa de 3 espais (sala d'estar - dormitori, cuina i bany) i també una àmplia terrassa (a l'esquerra del dibuix)
En aquest estudi volem instal·lar les funcionalitats següents amb X10:
- A. Terrassa: encesa i apagada del llum incandescent de 150 W.
- B. Sala d'estar - dormitori: pujada i baixada de persiana.
- C. Cuina: regulació del llum incandescent de 200 W.
- D. Bany: connexió-desconnexió de radiador elèctric (càrrega resistiva, amb diverses solucions vàlides).
Es demana:
- Preu:
- Preu:
- Preu:
- Preu:
Actuador exemple: Adreça A1
- Actuador D:
Ull! A l'hora de seleccionar els dispositius, consulteu la pàgina:
http://www.homesystems.es/mis-productos/Catalog/listing/modulos-x-10-27/1
i posteriorment cerqueu els preus a Internet.
- Preu: 39,45 €
- Preu: 46,59 €
- Preu: 29,69 €
- Preu: 31,99 €
- Actuador D: A4
Instal·lar un sistema de calefacció aprofitant la instal·lació elèctrica existent
L'objectiu d'aquesta activitat és ampliar coneixements pràctics en el disseny i d'una instal·lació domòtica amb el sistema de corrents portadores X10 i configurar els aparells domòtics.
En una instal·lació elèctrica existent d'un habitatge volem afegir un sistema de calefacció per radiadors elèctrics. Disposem de 6 radiadors de 1.000 W distribuïts pels diferents espais de l'habitatge: radiador 1, radiador 2, …, radiador 6.
Al costat de la porta d'entrada, volem instal·lar 3 polsadors i volem que, des de cadascun d'aquests tres polsadors, es puguin controlar (connectar i desconnectar) de manera independent tres parelles de radiadors. El polsador P1 podrà controlar els radiadors 1 i 2, el P2 els radiadors 3 i 4, i el P3 els radiadors 5 i 6.
Feu un disseny d'aquest sistema tot utilitzant dispositius basats en corrents portadors X-10, que permeti dur a terme aquest control tot aprofitant la instal·lació existent de la xarxa elèctrica.
