Activitats
Control de la instal·lació domòtica X10 a través de l'ordinador
L'objectiu d'aquesta activitat és triar tres aparells domòtics, que s'ajustin a les característiques dels aparells programats dins Active Home i des del qual es podran controlar.
Disposem d'un programa elaborat amb l'ActiveHome que té com a finalitat el control dels elements següents d'una habitació:
- Una làmpada al sostre, amb possibilitat d'encesa i apagada, i amb possibilitat de fer una regulació de llum des del PC on hi ha instal·lat el programari. 300 W. Muntatge en Carril DIN.
- Un radiador per a calefacció que consumeix uns 10 A, amb possibilitat de connexió i desconnexió remota des del PC. Mòdul de tipus endoll.
- Un televisor endollat a una presa, amb possibilitat també de connexió i desconnexió. 90 W. Tipus micromòdul.

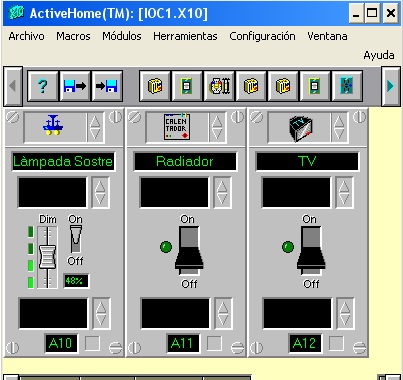

Pantalla Active Home des d'on controlem els tres aparells domòtics X10
En aquesta activitat us demanem que seleccioneu els dispositius actuadors necessaris, tot indicant-ne la referència, les característiques i l'adreça que cal programar perquè es pugui controlar des del programa indicat.
- Làmpada sostre:
- Radiador:
- Micromòdul aparell:
- Adreça A10

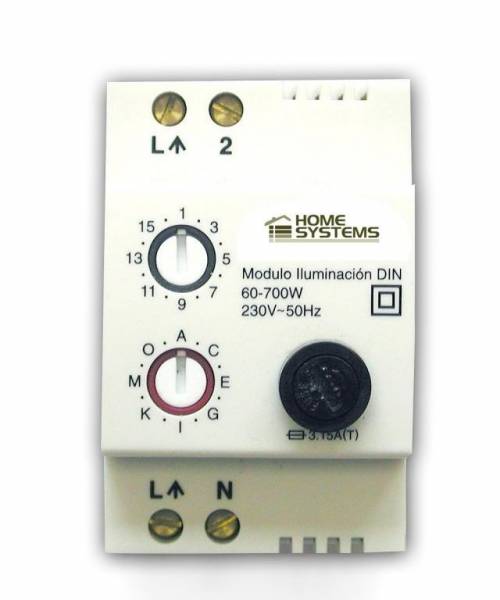

Regulador de llum per a làmpades incandescents des de 40 W fins a 700 W, halògenes de 230 V o amb transformador de 12 V. Encesa i apagada suau, memoritza el nivell de regulació. Per a muntatge en carril DIN, permet connectar polsadors addicionals.
- Adreça A11

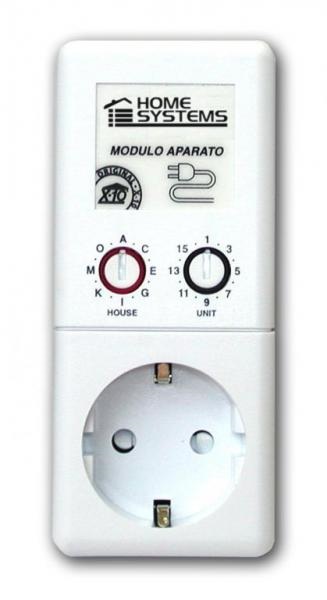

Càrregues resistives de fins a 16 A o 3.500 W. Mòdul per a endoll.
- Adreça A11
Permet l'encesa i apagada d'aparells mitjançant qualsevol controlador X-10 mantenint l'estètica dels mecanismes interruptors existents a la llar.
Dissenyar un sistema de calefacció eficient amb el sistema domòtic X10
L'objectiu d'aquesta activitat és la selecció d'aparells domòtics necessaris per fer una instal·lació de calefacció.
Seleccioneu els elements X-10 necessaris i comenteu aquelles accions de programació que considereu interessants implementar per tal de dissenyar un sistema de calefacció de 6 radiadors elèctrics de 2.000 W de manera que es pugui obtenir una instal·lació el màxim d'eficient possible.
