Instal·lacions d'automatismes programables aplicats a motors
Posada en marxa d'un motor III
L'objectiu de l'activitat és interpretar un esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A1.
3. Obriu l'arxiu maqueta8a.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu el següent:
El polsador d'aturada S0 i el relé tèrmic de protecció F2 estan connectats a l'autòmat programable mitjançant un contacte NC (normalment tancat), i per això els seus contactes tancats de l'esquema de lògica cablada estan programats oberts.
Visualitzant l'estat del programa mitjançant l'opció state program del programari S7_200 SIMU, els contactes oberts de I0.2 i I0.0 estan a 1 amb els polsadors d'aturada i tèrmic en repòs.
Inversió de gir d'un motor III passant per zero
L'objectiu de l'activitat és interpretar l'esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer:
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A2.
3. Obriu l'arxiu maqueta8b.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu el següent:
Si accioneu el polsador de marxa S3, es connecta el contactor K1M i el motor gira a l'esquerra, i si voleu canviar el sentit de gir accionant el polsador S4 no podreu, ja que està obert el contacte 21-22 de K1M i no arriba tensió a la bobina del contactor K2M.
Per canviar el sentit de gir del motor s'ha d'accionar el polsador d'aturada S2, i quan no hi hagi cap contactor connectat, amb el motor aturat, podeu donar l'ordre de connexió al contactor que vulgueu.
Inversió de gir d'un motor III sense passar per zero
L'objectiu de l'activitat és interpretar l'esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer:
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A3.
3. Obriu l'arxiu maqueta8b.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu el següent:
Si el motor gira en un sentit i accioneu el polsador de marxa de l'altre sentit, el motor canvia el sentit de gir automàticament sense haver d'accionar el polsador d'aturada S2.
Quan accioneu el polsador de marxa S3 es tanca el contacte 3-4, que dóna l'ordre de connexió al contactor K1M, que fa que el motor giri a l'esquerra, i a la vegada obre el contacte 1-2, que desconnecta el circuit del contactor K2M, que fa que el motor no giri a la dreta.
Arrencada d'un motor III temporitzat a la connexió
L'objectiu de l'activitat és interpretar l'esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer:
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A4.
3. Obriu l'arxiu maqueta8b.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu que:

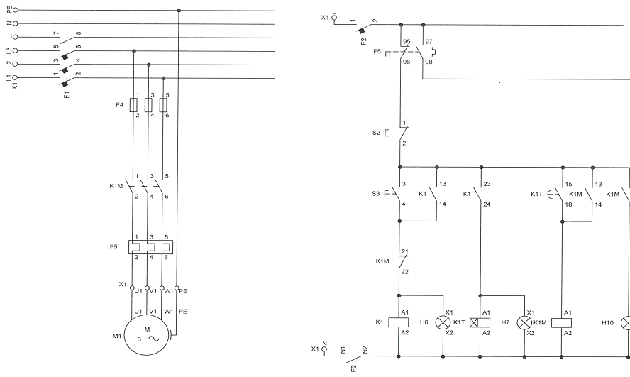

Quan accioneu el polsador de marxa S3 es connecta el relé K1, que correspon a un registre intern de l'autòmat programable, a una marca, en aquest cas a M0.1, i amb el contacte de la marca es posa en marxa el temporitzador; quan hagi transcorregut el temps programat es connectarà el contactor K1M i el motor es posarà en marxa.
Quan accioneu el polsador d'aturada S2 es desconnecta a l'instant el contactor i, per tant, el motor deixa de funcionar.
Arrencada d'un motor III temporitzat a la desconnexió
L'objectiu de l'activitat és interpretar l'esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer:
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A5.
3. Obriu l'arxiu maqueta8b.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu el següent:
Quan accioneu el polsador de marxa S2 es connecta a l'instant el contactor K1M i posa en marxa el motor.
Quan accioneu el polsador d'aturada S3 es desconnecta el relé K1 i el temporitzador, però el contacte 1-3 del temporitzador continua tancat; en aquest moment el temporitzador comença a comptar el temps programat i quan arriba al final obre el contacte, es desconnecta el contactor K1M i el motor s'atura.
Arrencada d'un motor III en estrella-triangle
L'objectiu de l'activitat és interpretar l'esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer:
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A6.
3. Obriu l'arxiu maqueta8b.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu el següent:

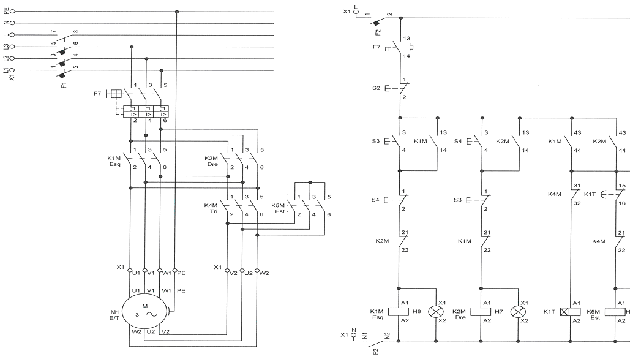

Quan accioneu el polsador de marxa S3 es connecten els contactors K1M i K5M, i el motor funciona en connexió estrella; també es connecta el temporitzador, que comença a comptar i quan arriba al final del temps programat obre el contacte 15-16 i desconnecta el contactor K5M, i tanca el 15-18 i connecta el contactor K4M, de manera que deixa el motor funcionant en connexió triangle.
Arrencada d'un motor III en estrella-triangle amb inversió del sentit de gir
L'objectiu de l'activitat és interpretar l'esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer:
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A7.
3. Obriu l'arxiu maqueta8b.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu el següent:
Podeu canviar el sentit de gir del motor sense passar per zero, és a dir, accionant directament els polsadors corresponents al sentit de marxa desitjat sense haver d'accionar primer el polsador d'aturada S2.
Cada vegada que accioneu el polsador de marxa en un sentit determinat, el motor arrenca en connexió estrella i canvia a triangle quan ha transcorregut el temps programat al temporitzador.
Arrencada d'un motor III mitjançant resistències rotòriques
L'objectiu de l'activitat és interpretar l'esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer:
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A8.
3. Obriu l'arxiu maqueta8b.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu que:
Quan accioneu el polsador de marxa S3 es connecta el contactor K1M i comença a comptar el temporitzador K1T; quan ha comptat el temps programat es connecta el contactor K3M i comença a comptar el temporitzador K2T, i quan arriba al final del temps programat connecta el contactor K5M que, mitjançant el contacte 21-22, desconnecta els dos temporitzadors i el contactor K3M.
Arrencada d'un motor III amb inversió de gir mitjançant resistències rotòriques
L'objectiu de l'activitat és interpretar l'esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer:
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A9.
3. Obriu l'arxiu maqueta8b.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu que:
Podeu canviar el sentit de gir del motor sense passar per zero, és a dir, accionant directament els polsadors corresponents al sentit de marxa desitjat sense haver d'accionar primer el polsador d'aturada S2.
Cada vegada que accioneu el polsador de marxa en un sentit determinat, s'inicia el procés d'arrencada del motor amb les resistències rotòriques R1 i R2.
Arrencada d'un motor III Dahlander
L'objectiu de l'activitat és interpretar l'esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer:
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A10.
3. Obriu l'arxiu maqueta8b.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu el següent:

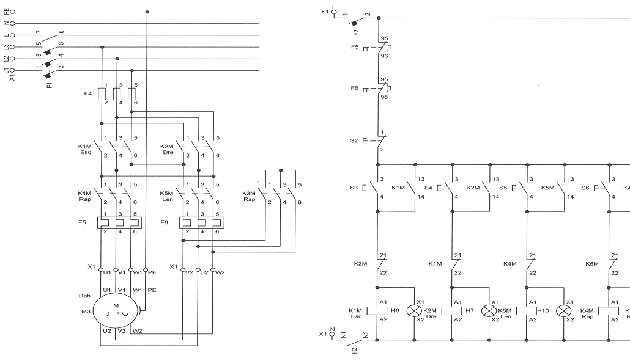

Podeu canviar la velocitat del motor sense passar per zero, és a dir, accionant directament els polsadors corresponents a la velocitat desitjada sense haver d'accionar primer el polsador d'aturada S2.
Inversió de gir d'un motor III Dahlander
L'objectiu de l'activitat és interpretar l'esquema i adaptar-lo per fer la instal·lació amb un autòmat programable.
Accions que heu de fer:
1. Confeccioneu la taula de símbols i introduïu el programa corresponent a l'esquema amb el programari MicroWin.
2. Deseu i exporteu el programa amb el nom UD8_1_A11.
3. Obriu l'arxiu maqueta8b.sim del programari PC_SIMU.
4. Comproveu-ne el funcionament comunicant el simulador de PLC S7_200 SIMU i el simulador de maquetes PC_SIMU.
5. Analitzeu el programa fet i llegiu les observacions de l'activitat.
Observacions
Comproveu el següent:
No podeu canviar automàticament el sentit de gir del motor; heu d'accionar primer el polsador d'aturada S2 i després els polsadors corresponents al sentit de gir i a la velocitat desitjada.
