Activitats
Sistemes d'instal·lació d'una derivació individual
L’objectiu d’aquesta activitat és que conegueu els diferents sistemes d'instal·lació de les derivacions individuals (DI) d'acord amb les instruccions de muntatge i reglamentació vigent.
- 1.2. Especifiqueu la potència i la intensitat de l'IGA (electrificació bàsica i electrificació elevada).
- Alçada mínima, al sostre, de la part superior de la tapa de registre: H ≥

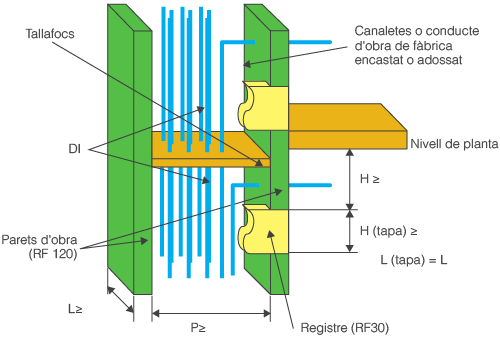

Figura 1. Instal·lació de tubs en derivacions individuals en conducte tancat d'obra de fàbrica
Gbt_MCyT
- 3.3. Digueu les característiques principals dels conductors de les derivacions individuals quan s'instal·lin a dins de canals protectores en muntatge superficial, en què les tapes només es puguin obrir amb l’ajuda d’una eina, s/UNE-EN 50085-1.
- 1.2. Intensitat IGA electrificació bàsica: IGA 25 A.; intensitat IGA electrificació elevada: IGA 40 A;
- Alçada mínima, al sostre, de la part superior de la tapa de registre: H ≥ 20cm.
- 3.3. S'han de fer servir exclusivament cables multipolars, l’aïllament dels quals ha de ser de 0,6/1 kV de tensió assignada.
Manteniment i avaries de les parts que constitueixen les instal·lacions d'enllaç
L’objectiu d’aquesta activitat és que conegueu els manteniments que s'han de fer en les instal·lacions elèctriques d'enllaç i també diagnosticar les causes de les possibles avaries per poder-les reparar.
- 4. Enumereu 3 de les comprovacions que considereu més importants, que haurem de fer en un manteniment preventiu del sistema de posada a terra dels edificis destinats principalment a habitatges.
- 2. Expliqueu, pas a pas, el procediment que heu seguit per comprovar l'avaria i com heu solucionat el problema de subministrament elèctric al quadre general de comandament i protecció de l'usuari.
- En el cas de descàrregues d’origen atmosfèric cal mesurar i comprovar la resistència de pas a terra en tots els punts de posada a terra.
- Solució: substituir el fusible per un altre del mateix calibre. substituir el born o el terminal de connexió del neutre.
Sistemes d'instal·lació d'una línia general d'alimentació
L’objectiu d’aquesta activitat és que conegueu els diferents sistemes d'instal·lació de la línia general d'alimentació d'acord amb les instruccions de muntatge i reglamentació vigent.
- Línies generals d'alimentació (LGA)
- f)
- Instal·lació dels tubs i de les canals protectores
- 2. El traçat de la LGA ha de ser tan curt i rectilini com sigui possible, i ha de discórrer per zones d'ús comú. Quan s'instal·lin a dins de tubs, el seu diàmetre, segons la secció del cable que s'ha de posar, ha de ser el que indica la ITC-BT-14 (taula 1). Tenint tot això en compte, podeu omplir la taula següent:
| Seccions dels conductors de coure per instal·lar a dins de tubs |
||
|---|---|---|
| Fase (secció en mm2) | Neutre (secció en mm2) | Diàmetres exterior dels tubs (mm) |
| 16 | 10 | 75 |
| | | |
| | | |
| | | |
| | | |
| | | |
| | | |
| | | |
| | | |
| | | |
Quan la LGA sigui vertical ho ha de fer per dins una canaleta o un conducte d'obra de fàbrica encastat o adossat al buit de l'escala per llocs d'ús comú.
- Resistència mínima al foc de les parets d'obra: RF

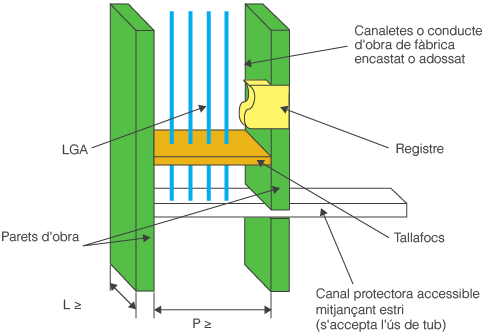

Figura 1. Instal·lació LGA conducte tancat d'obra de fàbrica
- Característiques dels conductors
- 4. Digueu les característiques principals dels conductors de la línia general d'alimentació quan s'instal·li a dins tubs en muntatge superficial.
- (AS):
1. Segons el reglament vigent, les línies generals d'alimentació han d'estar constituïdes pel següent:
- Conductors aïllats a l'interior de tubs encastats.
- Conductors aïllats a l'interior de tubs soterrats.
- Conductors aïllats a l'interior de tubs en muntatge superficial.
- Conductors aïllats a l'interior de canals protectores la tapa de les quals s'obri amb l'ajut d'un útil.
- Canalitzacions elèctriques prefabricades que han de complir la norma UNE-EN 60.439-2.
- Conductors aïllats a l'interior de conductes tancats d'obra de fàbrica, projectats i construïts a l'efecte.
2. Un cop plena, la taula queda així:
| Seccions dels conductors de coure per instal·lar a dins de tubs | ||
|---|---|---|
| Fase (secció en mm2) | Neutre (secció en mm2) | Diàmetres exterior dels tubs (mm) |
| 16 | 10 | 75 |
| 25 | 16 | 110 |
| 35 | 16 | 110 |
| 50 | 25 | 125 |
| 70 | 35 | 140 |
| 95 | 50 | 140 |
| 120 | 70 | 160 |
| 150 | 70 | 160 |
| 185 | 95 | 180 |
| 240 | 120 | 200 |
3. Les dades que faltaven a la figura 1 són les següents:
- Amplada mínima del conducte tancat d'obra de fàbrica: P ≥ 30
- Profunditat mínima del conducte tancat d'obra de fàbrica: I ≥ 30
- Resistència mínima al foc de les tapes de registre: RF30
- Resistència mínima al foc dels tallafocs: RF120
- Resistència mínima al foc de les parets d'obra: RF120
4. Els conductors que cal fer servir tenen tres fases i un de neutre, han de ser de coure, unipolars i aïllats, i la seva tensió assignada ha de ser de 0,6/1 kV.
5. Les característiques d'aquest cable d'una línia general d'alimentació (LGA) amb la designació RZ1-K (AS) són les següents:
- Cable de tensió assignada: 0,6/1 kV.
- (-K): Conductor de coure classe 5
- (R): Aïllament de polietilè reticulat
- (Z1): Coberta de compost termoplàstic a base de poliolefina
- Segons norma: UNE 21123-4
- (AS): Alta seguretat
