Activitats - Instal·lacions col·lectives de recepció de senyals de televisió

Ampliació d'una capçalera de TV

L'objectiu d'aquesta activitat és identificar els elements que formen part del sistema de capçalera d'una instal·lació col·lectiva de TV i fer la seva adaptació a partir de les especificacions del client.

Hem de fer la modificació d'una capçalera de TV per tal d'afegir nou serveis en una instal·lació col·lectiva de 3 plantes i de 2 veïns per planta. L'esquema de la instal·lació es pot comprovar en la figura.

Les modificacions que cal fer en la instal·lació són les següents:

  • Des de l'apagada analògica ja no es rep la programació dels canals analògics 23, 27, 31 i 44.
  • Han aparegut noves emissions de canals digitals. En la comunitat es vol rebre el múltiplex digital d'emissions locals del C51. També cal instal·lar els amplificadors per rebre els canals de TDT 64 i 66, que en l'última modificació no es van instal·lar.
  • S'ha d'instal·lar una antena parabòlica per tal de rebre el senyal satèl·lit, ja que molts usuaris es volen abonar a una plataforma digital.

En vista de les especificacions indicades per la comunitat de veïns, contesteu les qüestions següents.

a) Anàlisi de la instal·lació:

  • Quin tipus de capçalera s'utilitza?
  • Quin tipus de xarxa utilitza aquesta instal·lació?
  • Compleix la normativa ICT? Per què?

b) Proposeu una configuració de la capçalera que inclogui les modificacions proposades per la comunitat de veïns.

c) Quina condició s'ha de complir per poder distribuir el senyal satèl·lit per aquesta instal·lació? Cal fer cap mena de modificació en la xarxa de distribució?

d) Feu l'esquema complet de la instal·lació de la capçalera amb les modificacions afegides. Feu una llista amb el material utilitzat i el pressupost de la instal·lació.

Consulteu les pàgines web de diferents fabricants i trieu el material que instal·lareu. Adjunteu, a l'esquema, un full de característiques tècniques de cada element triat.

Podeu consultar material en les pàgines web següents:

En vista de les especificacions indicades per la comunitat de veïns, contesteu les qüestions següents.

a) Anàlisi de la instal·lació:

  • Quin tipus de capçalera s'utilitza?

La capçalera és una monocanal.

  • Quin tipus de xarxa utilitza aquesta instal·lació?

La xarxa de distribució està feta amb derivadors.

  • Compleix la normativa ICT? Per què?

No compleix la normativa ICT per diferents motius. En primer lloc, la xarxa de distribució i dispersió no és formada per dos cables coaxials i la xarxa interior d'usuari no es distribueix en estrella a partir d'un PAU. D'altra banda, manca instal·lar en l'equip de capçalera els components de mescla que permetin incorporar, en un futur, el senyal de TV satèl·lit.

b) Proposeu una configuració de la capçalera que inclogui les modificacions proposades per la comunitat de veïns.

Els amplificadors dels canals analògics que no s'utilitzen es poden eliminar de la capçalera. Cal afegir un mòdul monocanal per cadascun dels nous canals que es volen distribuir per la instal·lació.

Per al servei satèl·lit, cal instal·lar a més a més de l'antena satèl·lit, un amplificador FI i els elements de mescla necessaris per afegir a la instal·lació aquest nou servei. Hi ha models d'amplificadors de FI que s'integren en el sistema d'amplificació monocanal, com és el cas de la solució proposada. D'aquesta manera el senyal de TV terrestre s'afegeix al satèl·lit sense necessitat d'utilitzar components externs.

c) Quina condició s'ha de complir per poder distribuir el senyal satèl·lit per aquesta instal·lació? Cal fer cap mena de modificació en la xarxa de distribució?

Tots els components que formen la xarxa han d'estar preparats per cobrir el marge de freqüències de 5 a 2.150 MHz, ja que el senyal satèl·lit es distribueix per la banda de FI de 950 MHz a 2.150 MHz.

Si aquests és el cas, no cal fer cap mena de modificació en la xarxa.

d) Feu l'esquema complet de la instal·lació de la capçalera amb les modificacions afegides. Feu una llista amb el material utilitzat i el pressupost de la instal·lació.

L'esquema de la instal·lació amb les modificacions afegides es representa en la figura.

Xarxa de recepció i distribució del senyal de TV en una ICT

L'objectiu d'aquesta activitat és identificar els elements i les parts que formen un sistema de recepció i distribució del senyal de TV que compleix la normativa ICT.

En les figures següents teniu un edifici de nova construcció on cal fer la instal·lació de la xarxa de captació i distribució del senyal de TV.

Per tal de fer el disseny de la instal·lació, contesteu les qüestions següents:

a) És obligatori instal·lar una ICT en aquest edifici?

b) És suficient el sistema captador de senyals que es mostra en la figura si cal fer una instal·lació de TV segons la ICT?

c) A partir dels catàlegs de fabricants, trieu els models d’antenes que es poden utilitzar en aquesta instal·lació i empleneu la taula següent.

Model Banda de freqüènciesTipus Guany












d) Els canals que es reben a la instal·lació i el seu nivell de senyal són els reflectits en la taula següent. Analitzant aquests nivells de senyal, quin tipus de sistema d’amplificació creieu que és més recomanable instal·lar? Per què?

CanalTipusNivell de senyal (dBµV)
FMFM52
DABDAB (BII)42
C43UHF TDT48
C63UHF TDT44
C67UHF TDT55
C68UHF TDT53
C69UHF TDT51

e) A partir dels catàlegs de fabricants, trieu tots els components necessaris per tal d’instal·lar el sistema de capçalera de la instal·lació. Anoteu en la taula següent les característiques principals de cada mòdul amplificador.

CanalAmplada de banda (MHz) Guany (dB) Nivell de sortida màxim (dBµV) Marge de regulació (dB) Figura de soroll (dB) Consum (mA)
FM





DAB





C43





C63





C67





C68





C69





f) Quins elements cal instal·lar en l'equip de capçalera per mesclar el senyal de TV per satèl·lit amb el senyal de TV terrestre?

g) Per dissenyar la xarxa, hem d'identificar els elements que necessitem per distribuir el senyal a cada habitatge.

  • Quantes línies de baixada (cables coaxials) des del sistema de capçalera han d'arribar a cada habitatge?
  • Quines característiques ha de reunir el cable coaxial de la xarxa?
  • Quants derivadors s’han d'instal·lar en cada planta per distribuir el senyal als habitatges de cada planta?
  • En quin dispositiu es connecten els cables de baixada que arriben a cada habitatge?

h) A partir dels catàlegs de fabricants, trieu tots els components necessaris per tal d’instal·lar la xarxa de distribució i dispersió de la instal·lació, i feu una taula amb el resum d’elements que s'han d'utilitzar. Segons les dades subministrades pel fabricant, empleneu la taula següent amb les característiques dels derivadors seleccionats.

PlantaModelPèrdues d’inserció (dB) Pèrdues de derivació (dB) Nombre de sortides
PB



P1



P2



i) Per dissenyar la xarxa interior d’usuari, hem d'identificar els elements que necessitem per distribuir el senyal a cada presa d’usuari i les característiques de cada habitatge.

  • Quin nom rep la presa d’usuari segons la ICT?
  • Quants PAU s’han d'instal·lar en cada habitatge?
  • Quantes estances computables, segons la normativa ICT, té cada habitatge?
  • Quantes sortides ha de tenir el repartidor instal·lat a la sortida del PAU?
  • Quines característiques ha de reunir el cable coaxial de la xarxa interior d’usuari?
  • Quantes preses cal instal·lar en cada habitatge?

j) A partir dels catàlegs de fabricants, trieu tots els components necessaris per tal d’instal·lar la xarxa interior d’usuari de la instal·lació. Empleneu la taula següent.

DispositiuModelPèrdues d’inserció (dB)Pèrdues de derivació (dB)
PAUPAU-A
RepartidorRepartidor A- 4 sortides
BATBAT-A

k) Feu l’esquema complet de la instal·lació.

Podeu consultar el material en les pàgines web següents:

a) És obligatori instal·lar una ICT en aquest edifici?

Sí, ja que és un edifici que es regeix per la Llei de propietat horitzontal i com que és de nova construcció al promotor no li donaran la llicència d’obres si no presenta el projecte tècnic de telecomunicacions.

b) És suficient el sistema captador de senyals que es mostra en la figura si cal fer una instal·lació de TV segons la ICT?

Sí. Només és obligatori fer la instal·lació dels equips captadors dels serveis de radiodifusió terrestre. A més a més hi ha instal·lades tres antenes que reben els senyals dels tres serveis que és obligatori distribuir en una ICT:

  • Antena UHF: TDT
  • Antena BIII: DAB
  • Antena FM: ràdio FM

No és obligatori instal·lar les antenes de TV per satèl·lit, encara que la xarxa ha d’estar preparada per distribuir el senyal d'FI per si es fa la instal·lació futura del sistema de captació i capçalera de satèl·lit.

c) A partir dels catàlegs de fabricants, trieu els models d’antenes que es poden utilitzar en aquesta instal·lació i empleneu la taula següent.

Model Banda de freqüènciesTipus Guany












Qualsevol solució és vàlida si s’utilitzen antenes que cobreixen les bandes requerides:

  • FM: 87,5–108 MHz
  • DAB: 195-223 MHz
  • TDT: 470-862 MHz

Exemple d’antenes adequades per a aquesta instal·lació són les que tenen les característiques de la taula següent:

Model Banda de freqüències Tipus Guany
UHF- model A470-862 MHzAntena de 27 elements14 dB
FM- Model A87,5-108 MHzDipol plegat circular (omnidireccional)0 dB
DAB- Model A195-223 MHzAntena Yagi de 3 elements8 dB

d) Els canals que es reben a la instal·lació i el seu nivell de senyal són els que es reflecteixen en la taula següent. Analitzant aquests nivells de senyal, quin tipus de sistema d’amplificació creieu que és més recomanable instal·lar? Per què?

CanalTipusNivell de senyal (dBµV)
FMFM52
DABDAB (BII)42
C43UHF TDT48
C63UHF TDT44
C67UHF TDT55
C68UHF TDT53
C69UHF TDT51

Els nivells de senyal dels canals de TDT no estan equalitzats, ja que hi ha molta diferència entre el canal en què es rep més senyal (C67-55 dBµV) i el canal en què se'n rep menys (C63-44 dBµV). Per tant, el sistema més adient per a aquesta instal·lació és una capçalera d’amplificadors monocanal.

Una alternativa és utilitzar un amplificador multicanal per als canals C67, C68 i C69. Amb aquest mòdul amplifiquem els tres canals de manera simultània.

e) A partir dels catàlegs de fabricants, trieu tots els components necessaris per tal d’instal·lar el sistema de capçalera de la instal·lació. Anoteu en la taula següent les característiques principals de cada mòdul amplificador:

CanalAmplada de banda (MHz) Guany (dB) Nivell de sortida màxim(dBµV) Marge de regulació (dB) Figura de soroll (dB) Consum (mA)
FM





DAB





C43





C63





C67





C68





C69





Els elements que conformen un sistema amplificador monocanal són els següents:

  • Mòduls amplificadors: un per a cada canal de TDT, un per a FM i un altre per al servei DAB.
  • Font d’alimentació que pugui alimentar els mòduls monocanal. Cal fixar-se que pugui alimentar tots els mòduls.
  • Pont de connexió entre la font d’alimentació i els diferents mòduls de la capçalera.
  • Càrregues de 75 Ω per a les entrades i sortides no utilitzades.

Per tal de preparar la instal·lació per incorporar el senyal de TV per satèl·lit, cal instal·lar també els elements que permetin la mescla d’aquest senyal amb el senyal de la TV terrestre. En la figura següent s’utilitzen un repartidor i dos mescladors.

Les característiques de cada mòdul amplificador, que depenen del fabricant escollit, a tall d'exemple, es recullen en la taula següent:

CanalAmplada de banda (MHz) Guany (dB) Nivell de sortida màxim(dBµV)Marge de regulació (dB) Figura de soroll (dB) Consum (mA)
FM87,5-108 MHz40 dB11435Graph70
DAB195-232 MHz45 dB11430Graph70
C438 MHz52 dB12130Graph90
C638 MHz52 dB12130Graph90
C678 MHz52 dB12130Graph90
C688 MHz52 dB12130Graph90
C698 MHz52 dB12130Graph90

f) Quins elements cal instal·lar en l'equip de capçalera per mesclar el senyal de TV per satèl·lit amb el senyal de TV terrestre?

Per tal de preparar la instal·lació per incorporar el senyal de TV per satèl·lit, cal instal·lar també els elements que permetin la mescla d’aquest senyal amb el de la TV terrestre. En la figura s’utilitzen un repartidor i dos mescladors.

A tall d'exemple, també s'inclouen les característiques dels elements de mescla del senyal satèl·lit i terrestre en la taula següent:

DispositiuModelPèrdues d’inserció (dB)
MescladorMesclador-A 4 dB
RepartidorRepartidor A - 4 sortides7 dB

g) Per dissenyar la xarxa, necessitem identificar els elements que necessitem per distribuir el senyal a cada habitatge.

  • Quantes línies de baixada (cables coaxials) des del sistema de capçalera han d'arribar a cada habitatge?

Dos cables coaxials.

  • Quines característiques ha de tenir el cable coaxial de la xarxa?

Ha de permetre el pas del senyal en el marge de freqüència de 5 a 2.150 MHz.

  • Quants derivadors s’han d'instal·lar en cada planta per distribuir el senyal als habitatges de cada planta?

Dos derivadors de dues sortides. És important que tots els dispositius de la xarxa estiguin preparats per distribuir el senyal satèl·lit (5-2.150 MHz).

  • En quin dispositiu es connecten els cables de baixada que arriben a cada habitatge?

Al PAU de cada habitatge.

h) A partir dels catàlegs de fabricants, trieu tots els components necessaris per tal d’instal·lar la xarxa de distribució i dispersió de la instal·lació i feu una taula amb el resum d’elements que s'han d'utilitzar. Segons les dades subministrades pel fabricant, empleneu la taula següent amb les característiques dels derivadors seleccionats.

La figura següent recull un exemple de xarxa de distribució i dispersió adient per a la nostra instal·lació.

S'utilitzen dos derivadors de dues sortides per planta i el cable coaxial que forma la línia de distribució. Els derivadors de la planta baixa han de ser finals i han de tenir connectada una càrrega de 75 Ω.

Per tal d’equilibrar les pèrdues de la xarxa, s’han d'instal·lar dos derivadors, d’acord amb les recomanacions del fabricant. A la planta baixa s’ha d'instal·lar el model A que té menys pèrdues de derivació. A la planta 1 i 2 s’ha d'instal·lar el model B.

Les característiques dels derivadors seleccionats es mostren en la taula següent:

PlantaModelPèrdues d’inserció (dB) Pèrdues de derivació (dB) Nombre de sortides
PBA2,5 dB12 dB2
P1B1 dB15 dB2
P2B1 dB15 dB2

i) Per dissenyar la xarxa interior d’usuari, hem d'identificar els elements que necessitem per distribuir el senyal a cada presa d’usuari i les característiques de cada habitatge.

  • Quin nom rep la presa d’usuari segons la ICT?

BAT.

  • Quants PAU s’han d'instal·lar en cada habitatge?

Un PAU.

  • Quantes estances computables, segons la normativa ICT, té cada habitatge?

Hi ha quatre estances computables. No s'hi inclou el bany.

  • Quantes sortides ha de tenir el repartidor instal·lat a la sortida del PAU?

Com a mínim quatre sortides, una per estança computable de l’habitatge.

  • Quines característiques ha de reunir el cable coaxial de la xarxa interior d’usuari?

Les mateixes característiques que el de la xarxa de distribució i dispersió.

  • Quantes preses cal instal·lar en cada habitatge?

En un habitatge amb quatre estances computables cal instal·lar dos BAT com a mínim, encara que seria recomanable instal·lar-ne més.

j) A partir dels catàlegs de fabricants, trieu tots els components necessaris per tal d’instal·lar la xarxa interior d’usuari de la instal·lació. Empleneu la taula següent.

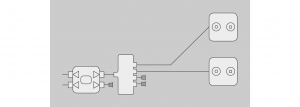

En la figura teniu la instal·lació de la xarxa interior d’usuari de cada habitatge.

Les característiques del material utilitzat, a tall d'exemple, són les que es recullen en la taula següent:

DispositiuModelPèrdues d’inserció (dB) Pèrdues de derivació (dB)
PAUPAU-A≤ 0,2 dB
RepartidorRepartidor A - 4 sortides7 dB
BATBAT-A4 dB

Com que hi ha sis habitatges de les mateixes característiques, aquest material també s'utilitzarà en la resta d'habitatges.

k) Feu l’esquema complet de la instal·lació.

L’esquema complet de la instal·lació és el que mostra la figura següent.

Instal·lació de serveis de satèl·lit en una instal·lació

L'objectiu d'aquesta activitat és identificar els elements que formen part del sistema de capçalera d'una instal·lació col·lectiva de TV i fer les modificacions necessàries a partir de les especificacions del client.

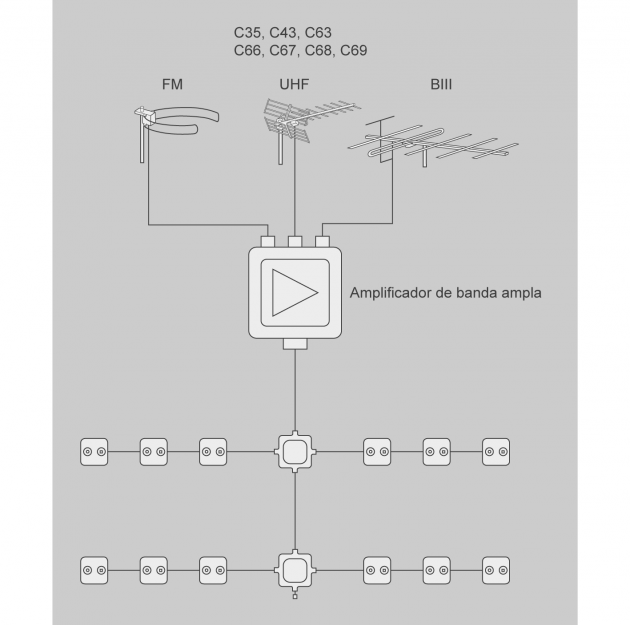

Hem de modificar una instal·lació col·lectiva del tipus de xarxa de distribució amb derivadors amb un baixant, dues plantes i dos habitatges per planta.

L'equip de capçalera instal·lat és una central de banda ampla, i ens demanen afegir-hi serveis de satèl·lit, amb transmoduladors QPSK-PAL o QPSK-COFDM.

Arribats a un acord amb el client, volen rebre dos transponedors complets del satèl·lit Astra 1E.

Dissenyeu la capçalera multitractament que hauríem de muntar i feu l'esquema complet de la instal·lació, més les modificacions afegides.

Consulteu les pàgines web de diferents fabricants i trieu el material que instal·lareu. Adjunteu, a l'esquema, un full de característiques tècniques de cada element triat.

Podeu consultar material en les pàgines web següents:
