Activitats
Qüestions generals sobre domòtica
L'objectiu d'aquesta activitat és comprovar que els conceptes apresos amb la lectura d'aquesta unitat s'han assolit de manera correcta.
Contesteu a les preguntes següents:
- Quins serveis i aplicacions dóna la domòtica en un habitatge?
- Quines premisses o característiques ha de complir una solució tecnològica aplicada en la domòtica?
- Enumereu algunes possibilitats tecnològiques que s’utilitzen en les instal·lacions domòtiques.
- Expliqueu les diferències fonamentals entre un sistema centralitzat i un de descentralitzat de control.
- Descriviu algunes funcions o aplicacions que es poden automatitzar en un habitatge.
- Quina diferència hi ha entre la domòtica i la immòtica?
- Definiu els termes o acrònims següents: EIB, EIBA, INSTABUS, KNX, ETS, PLC.
- Quina és la solució tecnològica ideal per fer el control domòtic d’una instal·lació?
- D’acord amb el que s'estableix en la Guia tècnica d'aplicació del REBT i pel que fa a la ITC-BT-51, que fa referència a “Instalaciones de sistemas de automatización, gestión técnica de la energía y seguridad para viviendas y edificios”, en l’edició de febrer de 2007, busqueu els aspectes següents:
- Quina és la categoria que ha de tenir l’instal·lador autoritzat definida en la ITC-BT-03 del REBT, per poder fer instal·lacions domòtiques?
- Quina és la documentació tècnica que s’ha d’incloure en el projecte o la memòria d’una instal·lació domòtica, segons el que estableix la ITC-BT-04 del REBT?
- Quines són les recomanacions per a les instal·lacions elèctriques en habitatges i edificis, referents a la preinstal·lació dels sistemes domòtics?
- Quins són els graus d’automatització establerts en una instal·lació domòtica d’un habitatge?
- Comunicacions
- Viabilitat econòmica
- Control mitjançant sistema electrònic a mida
- Poden intercanviar informacions a través del bus.
- Comunicacions
- Immòtica: és la incorporació a l’equipament d’edificis d’ús terciari o industrial (oficines, edificis corporatius, hotelers, empresarials i similars), de sistemes de gestió tècnica automatitzada de les instal·lacions, amb l’objectiu de reduir-ne el consum d’energia i augmentar-ne el confort i la seguretat.
- PLC: Controladors lògics programables
- La parella PLC LOGO + EIB.
- “Básico y normal”.
Cerca d'informació de casos pràctics
L'objectiu d'aquesta activitat és aprendre les diverses funcionalitats i possibilitats dels models d'aplicació de la domòtica en instal·lacions reals.
Els serveis més representatius que ofereixen la domòtica i la immòtica són l’automatització i la gestió de: persianes, llums, tendals, rec dels jardins, endolls, control extern i intern dels serveis instal·lats, la gestió de l’energia per calefacció, aire condicionat i ACS (aigua calenta sanitària) combinada amb la utilització d’energies renovables, alarmes de fuites d’aigua, d’incendi i de robatori entre altres, etc.
Per dur a terme l’automatització i gestió de l’edifici o habitatge, l'organitzem en quatre àrees o serveis genèrics que són:
- Àrea de l’energia, per poder estalviar-la, racionalitzar-la i combinar-la amb altres energies com la renovable.
- Àrea de la confortabilitat per augmentar la qualitat de vida de les persones que utilitzen o es troben en habitatges o edificis automatitzats.
- Àrea de la seguretat per poder preservar la seguretat de les persones i béns i integrar tots els temes de seguretat (alarmes, control d’accessos, etc.) i automatitzar-los.
- Àrea de les comunicacions per comunicar-nos amb la instal·lació domòtica (per habitatges) i immòtica (per edificis) des de dins i des de fora.
L’edifici d’Agbar Collblanc (Barcelona) utilitza la domòtica per a algunes d’aquestes àrees.

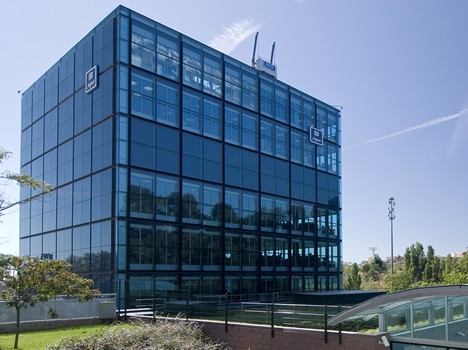

Vista de l'edifici d’Agbar Collblanc
Cerqueu a Internet informació sobre les instal·lacions d’aquest edifici pel que fa als aspectes següents:
- Àrea de l’energia: estalvi energètic en els llums de l’edifici.
- Àrea de les comunicacions: programari de visualització.
- Àrea de la confortabilitat : il·luminació confortable.
Trobareu la informació en el web següent:
http://www.casadomo.com/noticiasDetalle.aspx?id=11401&c=6&idm=10&pat=10
- Estalvi energètic en il·lumnació:
L'aportació del sistema KNX a la il·luminació es concreta en la regulació de la intensitat de la il·luminació fluorescent en funció de l'aportació de llum natural exterior. Uns sensors repartits convenientment per les plantes mesuren el nivell de llum que hi ha a l'interior de l'edifici i el comparen amb un instrucció prefixada, que és el nivell de llum adequat per treballar en l'ambient d'oficina. En funció de la diferència entre el nivell existent i el desitjat, els sensors s'envien a través de KNX les ordres a les reactàncies perquè regulin la seva intensitat. Si els tendals estan apujats i hi ha una aportació suficient de llum exterior, la il·luminació interior es regula en un rang que pot arribar fins al 50% del seu valor màxim.
El benefici obtingut és doble. D'una banda, estem aconseguint confort per als ocupants, ja que el nivell d'il·luminació es manté en uns nivells adequats. KNX evita tant la falta com l'excés de llum, sense dubte, dues situacions perjudicials per a la vista. D'altra banda, s'aconsegueix un estalvi significatiu d'energia en il·luminació. Aquest procés de regulació automàtica afecta un total de 405 lluminàries de 110W cadascuna, que suposa un consum de 44,55Kw si estan totes enceses al 100%. En moments del dia en què l'aportació de llum natural sigui suficient i no sigui necessària l'acció dels tendals, aquest consum es pot veure reduït al 50% mitjançant l'acció dels sensors de lluminositat. L'estalvi en il·luminació pot ascendir a més de 22kW diaris.
- Programari de Visualització:
KNX disposa del programari Elvis de visualització que permet dur a terme un control i monitorització complets del funcionament del sistema des d'un ordinador PC. L'aplicació consta de diverses pantalles que contenen els plànols de l'edifici, sobre els quals s'han situat una determinada quantitat d'elements actius de control del sistema.

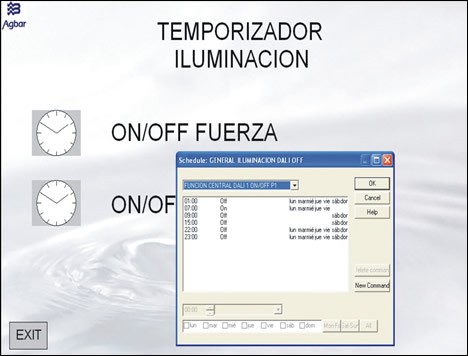

Programadors horaris del programari Elvis
Aquesta aplicació conté els programadors horaris que permeten automatitzar el funcionament nocturn dels tendals motoritzats i desconnectar a determinades hores les línies de potència que no són necessàries. També proporciona els senyals horaris que ajuden al sistema a calcular la compensació de les tonalitats del color de llum a la planta 1.
Programadors horaris del programari Elvis
Es tracta, doncs, d'un programa que permet controlar i monitoritzar tota la instal·lació KNX des d'un lloc central, però que no resulta imprescindible per al funcionament del sistema ja que cada component del bus KNX disposa de la seva pròpia intel·ligència.
- Confort en il·luminació:
A més de la ja esmentada sensació de confort i de protecció de la vista que suposa tenir un nivell constant i adequat d'il·luminació, a la planta 1 es juga també amb les tonalitats de llum, per aconseguir un efecte extra de benestar sobre l'estat d'ànim de les persones.
Cada lluminària de fluorescència disposa de dos tipus de tubs: de llum blanca i de llum de color ambre. Tenint en compte el valor de lluminositat externa i l'hora del dia, el sistema KNX pot avaluar si un dia està ennuvolat, si fa sol o si és de nit, i actuar en conseqüència.
En dies assolellats, la llum exterior té un to predominantment ambre, fet que ens proporciona de manera natural un ambient més càlid. Per contra, en dies ennuvolats la llum exterior és més blanca i l'ambient és més fred i menys càlid. La tonalitat de llum òptima per millorar l'estat d'ànim és una barreja entre el blanc i l'ambre. Així doncs, segons les característiques climàtiques del dia, el sistema KNX detecta i compensa la tonalitat de llum que entra a través de les finestres de la planta 1 i aporta la quantitat de llum blanca o ambre necessària per aconseguir la tonalitat d'ambient òptima.
