Projecte de domòtica
L'objectiu d'aquesta activitat és familiaritzar l'alumne amb la resolució pràctica d'una petita aplicació domòtica elaborada amb bus descentralitzat KNX.
Es pretén elaborar un petit projecte en què es vol fer un control sobre tres punts de llum (LA, LB i LC). Aquests punts els controlen quatre polsadors (P1, P2, P3 i P4), situats en dues sales:

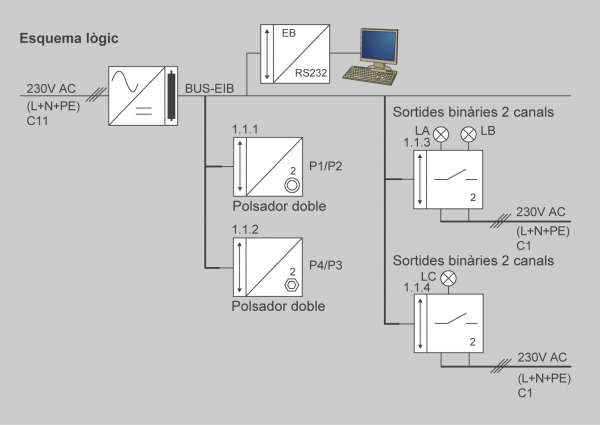

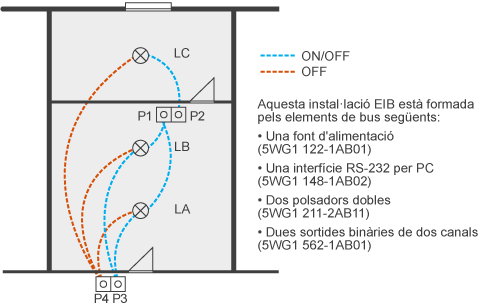

- Detall de la instal·lació:
- Funcionament:
a) Els punts de llum (LA) i (LB) s'han de comandar de manera alternativa des dels polsadors (P1) i (P3). Commutada des de dos punts.
b) El punt de llum (LC) s'ha de controlar des del polsador (P2). Punt de llum simple.
c) Hi ha la possibilitat de fer una apagada general des del polsador (P4).

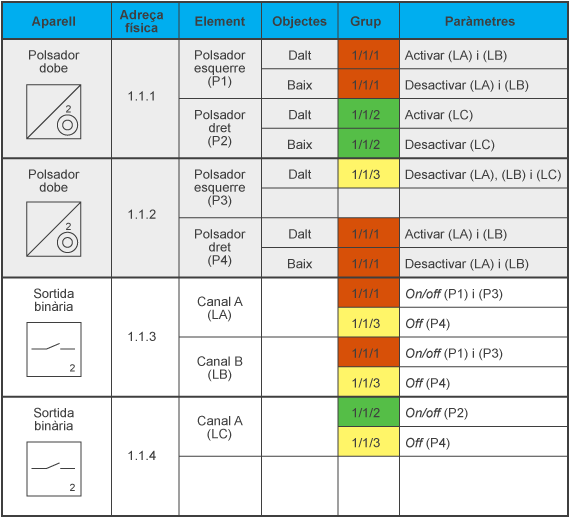

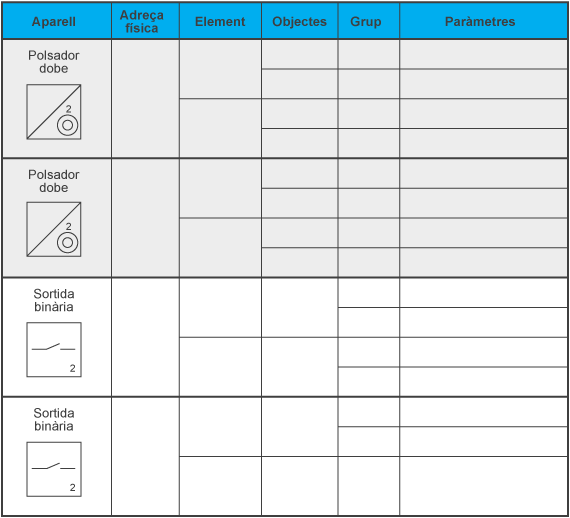

- Es demana el següent: dissenyar la taula de funcions i elaborar un petit resum en què s'indiquin les fases de disseny del projecte amb l'ETS-3.
Es pretén elaborar un petit projecte en què es vol fer un control sobre tres punts de llum (LA, LB i LC). Aquests punts els controlen quatre polsadors (P1, P2, P3 i P4), situats en dues sales:

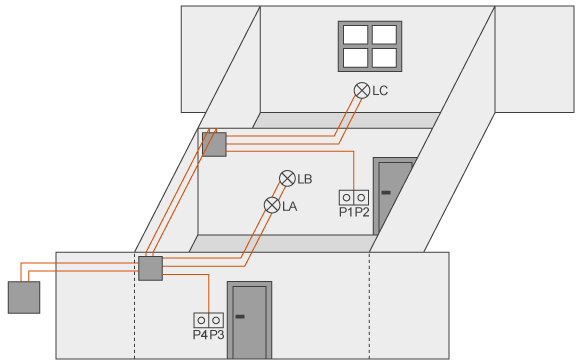

- Detall de la instal·lació:
- Funcionament:
a) Els punts de llum (LA) i (LB) s'han de comandar de manera alternativa des dels polsadors (P1) i (P3). Commutada des de dos punts.
b) El punt de llum (LC) s'ha de controlar des del polsador (P2). Punt de llum simple.
c) Hi ha la possibilitat de fer una apagada general des del polsador (P4).
- Es demana el següent: dissenyar la taula de funcions i elaborar un petit resum en què s'indiquin les fases de disseny del projecte amb l'ETS-3.
Fases de disseny

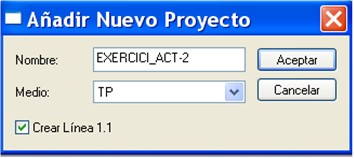

1. Creació del projecte: EXERCICI_ACT-2 (resum i recordatori).

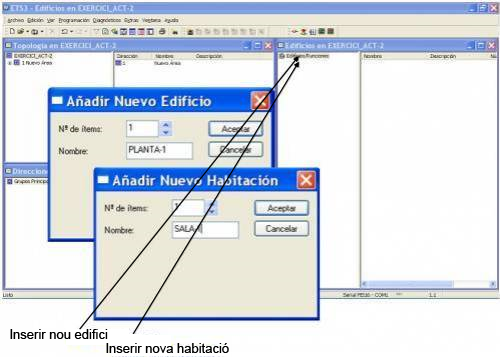

2. Definició de l'estructura de l'edifici: inserir nou edifici + inserir nova habitació.
3. Inserir aparells i configuració:

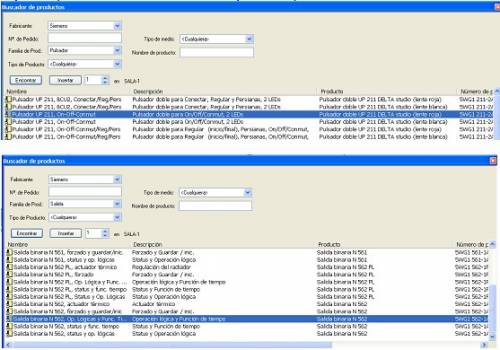

Afegir aparells (s'obre la finestra de cerca de productes): polsadors + sortides binàries.

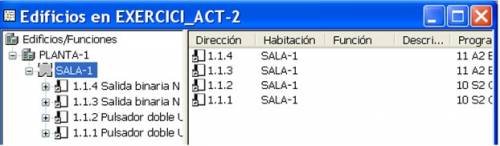

S'han inserit els aparells a l'habitació: SALA-1.

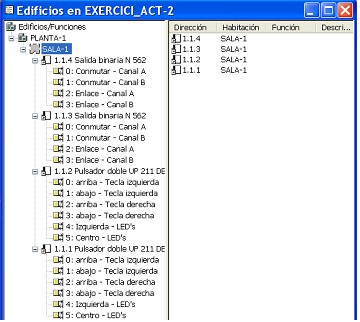

Després d'inserir els aparells caldrà editar els paràmetres de cada objecte.

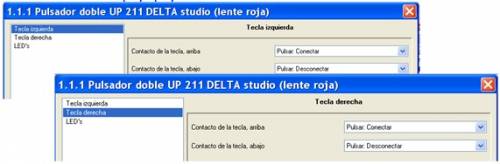

Polsador doble 1.1.1: (P1) i (P2).

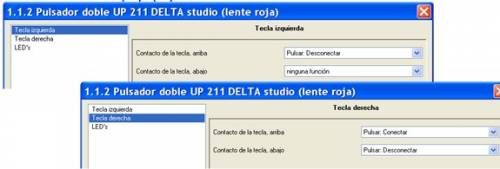

Polsador doble 1.1.2: (P4) i (P3).
Després d'editar els paràmetres de cada objecte, cal fer-ne l'enllaç. Per crear les adreces de grup (tecles), s'ha de “clicar” al damunt de cada objecte amb el botó dret i fer Enlazar con….

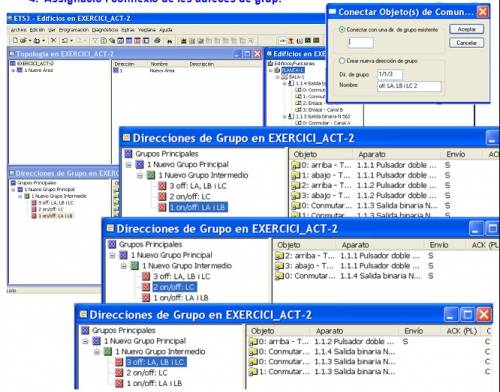

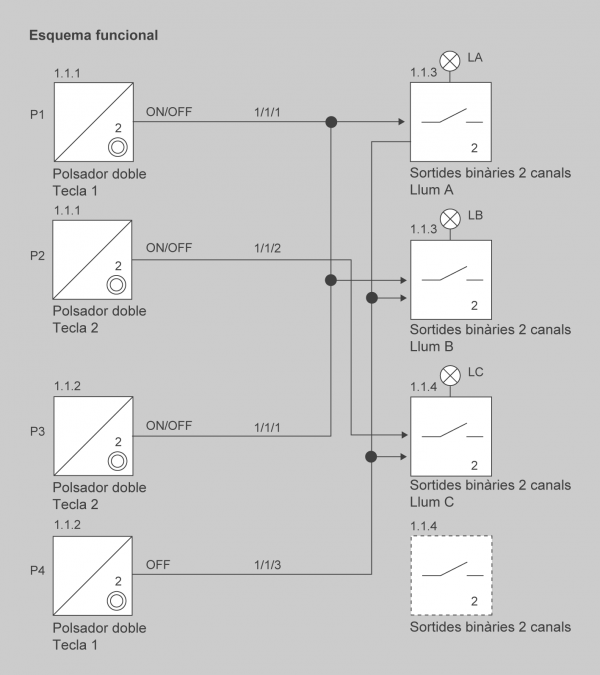

4. Assignació i connexió de les adreces de grup.

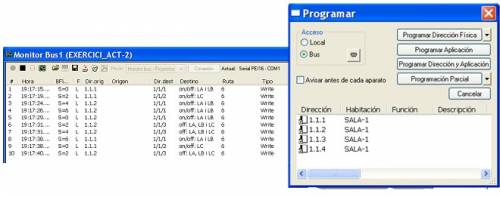

5. Programació (transferència) d'adreces físiques i aplicacions.
Els missatges es poden veure mitjançant el menú de monitor de bus o de grups, situat a Dagnósticos.
