Activitats
Regulador de llum
L'objectiu d'aquesta activitat és familiaritzar l'alumne amb el desenvolupament d'instal·lacions en què intervé una regulació del sistema d'il·luminació.
Es pretén fer una instal·lació d'un regulador de llum amb KNX. La instal·lació es compon d'un polsador i un regulador de llum, com els que s'indiquen a continuació. Cal que, des del polsador, amb una pulsació curta es pugui encendre i apagar el llum, i que amb una pulsació llarga se'n pugui regular la seva intensitat.
Cal fer el següent:
- El diagrama lògic.
- El diagrama funcional.
- La taula de funcions, en què s'indiquin adreces físiques i de grup.
- Un breu comentari de la solució adoptada.
Relació de material:
- Actua sobre una làmpada d'incandescència.
- Programa d'aplicació: 12 S2 On-off-Conmut/Reg/Pers/Display 221401.

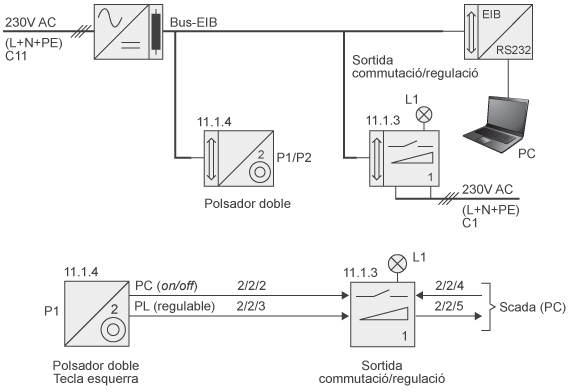

Diagrames lògic i funcional:

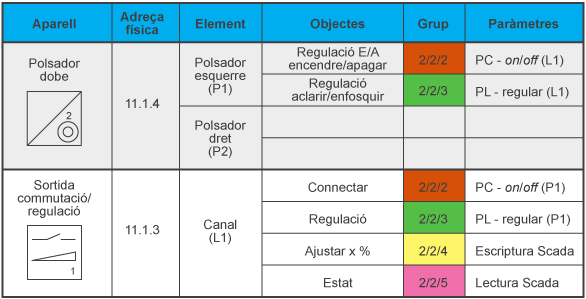

Taula de funcions:
En aquesta solució es poden observar dues funcionalitats ben diferenciades pel que fa a l'actuador i al comandament. El polsador (P1) efectua una doble funció sobre l'actuador o regulador, depenent del tipus de pulsació (llarga o curta), i l'actuador o regulador respon de manera instantània o progressiva sobre la làmpada (L1).
En pulsació curta (PC) es fa una activació i una desactivació de manera instantània (ON/OFF) sobre la làmpada, és a dir, s'il·lumina o s'apaga totalment.
En pulsació llarga (PL) es fa una activació i una desactivació de manera progressiva (REGULABLE) sobre la làmpada. Així, si mantenim el polsador premut, la làmpada es va encenent o apagant progressivament.
Regulador de temperatura analògic (continu)
Objectiu:
L'objectiu d'aquesta activitat és familiaritzar l'alumne amb el desenvolupament d'instal·lacions en què intervé una regulació del sistema de temperatura amb variable de sortida contínua (“analògica”).
Es pretén fer una instal·lació d'un sistema de regulació de temperatura amb KNX. La instal·lació es compon d'un regulador KNX i una vàlvula proporcional KNX que controla el pas d'aigua calenta del radiador com els que s'indiquen a continuació.
Cal fer el següent:
- El diagrama lògic.
- El diagrama funcional.
- La taula de funcions, en què s'indiquin adreces físiques i de grup.
- Un breu comentari de la solució adoptada.
Relació de material:
- Regulador de temperatura EIB SIEMENS: 5WG1 252-2AB13.
- Actuador: * Vàlvula proporcional EIB SIEMENS: 5WG11560-7AH01 (per a la pràctica disposem d'una vàlvula proporcional Jung: EMO-EIB).
També es demana fer, amb el mateix regulador de temperatura KNX, una regulació de temperatura. Cal substituir, però, la vàlvula proporcional per un regulador de llum KNX per a làmpades d'incandescència 5WG1 527-1AB01 amb el programa d'aplicació 11 A1 Regulador 610201 que actua sobre una làmpada d'incandescència com a element calefactor (simulant resistències calefactores).
Cal fer el següent:
- El diagrama lògic.
- El diagrama funcional.

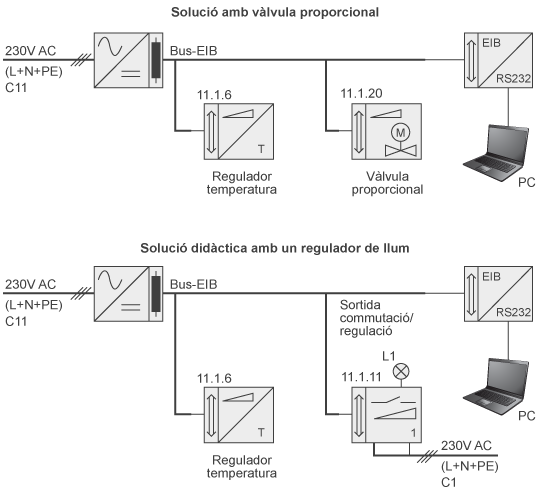

Diagrama lògic:

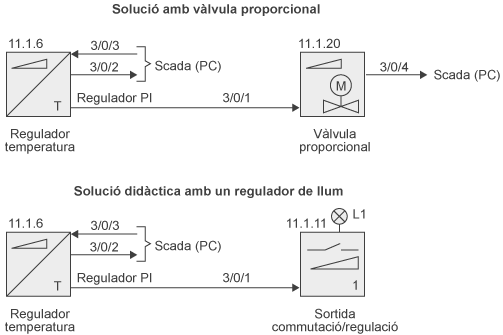

Diagrama funcional:

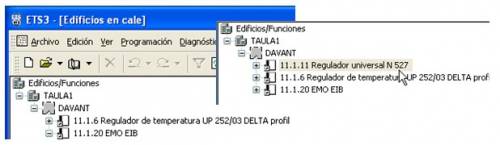

Taula de funcions:
Amb aquesta solució tecnològica (regulador de temperatura · vàlvula proporcional) s'aconsegueix un control PI de temperatura, ajustat a uns paràmetres definits i no massa complexos. És una bona opció tecnològica per aconseguir un bon estalvi d'energia, ja que es pot arribar al 50% respecte a una instal·lació de calefacció convencional centralitzada. Tot i que inicialment el preu de la instal·lació és elevat, a mitjà termini s'aconsegueix amortitzar-la.
Regulador de temperatura per modulació per amplada d'impulsos (PWM)
L'objectiu d'aquesta activitat és familiaritzar l'alumne amb el desenvolupament d'instal·lacions en què intervé una regulació del sistema de temperatura amb variable de sortida per modulació d'impulsos contínua (PWM).
Es pretén fer una instal·lació d'una regulació de temperatura amb KNX. La instal·lació es compon d'un regulador KNX que actua sobre una electrovàlvula convencional (tot o res) com el que s'indica a continuació.
Cal fer el següent:
- El diagrama lògic.
- El diagrama funcional.
- La taula de funcions, en què s'indiquin adreces físiques i de grup.
- Un breu comentari de la solució adoptada.
Relació de material:
- Regulador de temperatura EIB SIEMENS: 5WG1 252-2AB13.
- Actua sobre una electrovàlvula convencional (tot o res).

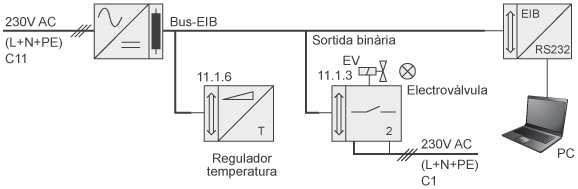

Diagrama lògic:
Diagrama funcional:

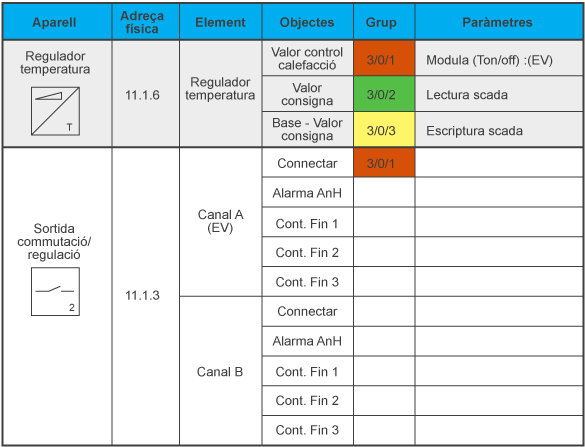

Taula de funcions:
Mitjançant aquesta opció tecnològica es pot arribar al mateix objectiu que en el cas anterior. La diferència o l'avantatge rau en el fet que ara no s'ha d'utilitzar una vàlvula proporcional, que és força més cara que la convencional (tot o res). Amb una electrovàlvula convencional i una modulació Ton/Toff s'aconsegueix el mateix efecte de control: amb una cadència de connexió-desconnexió de la bombeta (10 s de període) i un temps variable On i Off que varia en funció de la temperatura llegida pel sensor regulador i el valor desitjat (set point).
Aquesta opció és vàlida si es té en compte que els processos de regulació de temperatura en calefaccions per radiador o terra tèrmic (per aigua calenta) són lents de resposta i amb força inèrcia.
