Activitats
Ampliació d'interconnexió d'instal·lacions
L'objectiu d'aquesta activitat és que l'alumne treballi en la cerca de documentació i informació sobre els dispositius sense fil destinats a les instal·lacions RF.
En un local en què es disposa de dues persianes motoritzades es vol fer una automatització amb tècniques domòtiques per a interconnectar-les a una instal·lació KNX existent. Com que es tracta d’una ampliació i a fi de fer que les obres que s'han de dur a terme siguin les mínimes i permetin incorporar els nous dispositius i canalitzacions, els clients han optat per una solució sense fil. Us proposem el disseny que veieu a la figura, en el qual intervenen sis dispositius de la firma comercial Hager.

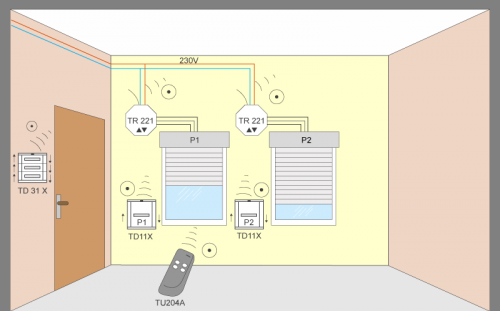

Distribució i disseny del local
Els dispositius 2 i 3 (TR221) són actuadors de persiana via ràdio que controlen l’obertura i el tancament de les persianes P1 i P2. Des dels polsadors simples, dispositius 4 i 5 (TD11X), es controlen les persianes P1 i P2, respectivament. El polsador múltiple marcat com a dispositiu 1 (TD31X) permet obrir i tancar les persianes de manera individual, però també disposa d’una tecla per a fer-ne el control conjunt. Finalment, el dispositiu 2 (TU204A) permet el control remot d’aquesta instal·lació.
- Els fulls de característiques dels sis dispositius.
- Un cop trobada aquesta informació, heu de fer una breu descripció de cada element.
- Temperatura de funcionament.
- Segons aquestes característiques, considereu que es poden instal·lar a l’exterior els dispositius? Justifiqueu la resposta.
- L'esquema de connexió.
Baixeu d’Internet els fulls de característiques dels sis dispositius. Per a trobar els fulls de característiques podeu utilitzar el cercador Google tal com mostra la figura.
El cercador Google
A partir d’aquesta informació es fa aquesta breu descripció de cada element:
- TD11X: polsador de ràdio de superfície d'una tecla, dues entrades, color blanc, amb portaetiquetes.
- TD31X: polsador de ràdio de superfície de tres tecles, sis entrades, color blanc, amb portaetiquetes.
- TR221: mòdul de sortida persiana/tendal encastable, via ràdio.
- TU204A: comandament a distància referència quatre canals.
Pel que fa a les característiques dels polsadors TD11X i TD31X, són aquestes:
- Duració de la bateria. Sol: cinc anys
- Freqüència de funcionament. Sol: 868,3 Mhz
- Grau de protecció IP. Sol: IP 30 Mhz
- Temperatura de funcionament. Sol: de 0 °C a 45 °C
Pel que fa a si ateses aquestes característiques els dispositius es poden instal·lar a l’exterior la resposta justificada és que un grau de protecció IP tan baix, IP 30, no permet instal·lar-los en exteriors. La primera xifra, el 3, significa protecció contra penetració de cossos sòlids de més de 2,5 mm de diàmetre. És, per tant, totalment permeable a la pols. La segona xifra, el 0, significa que no té cap protecció contra la penetració d’aigua.
En relació amb les característiques dels actuadors TD211 demanades, són aquestes:
- Si funciona amb bateria o sense. Sol: sense. Agafa l’alimentació de la xarxa elèctrica de 230 V
- Tensió de funcionament. Sol: 230 V
- Intensitat màxima que pot commutar IP. Sol: 6 A

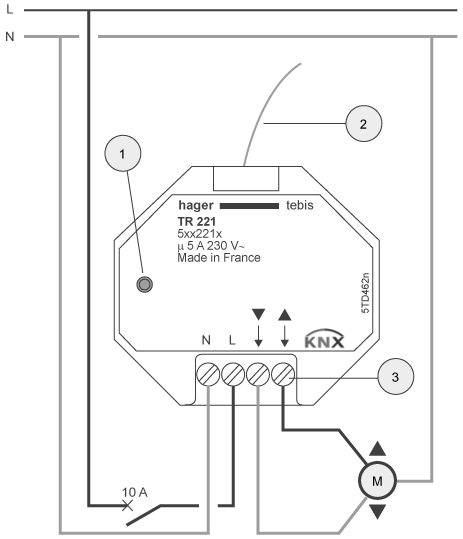

- Esquema de connexió
Esquema de connexió
El pressupost dels elements domòtics d'una instal·lació KNX via ràdio
L'objectiu d'aquesta activitat és que l'alumne treballi alguns aspectes reals de les instal·lacions domòtiques amb sistemes sense fil, com és el cas del cost econòmic de l'aparellatge utilitzat. Una instal·lació KNX via ràdio està formada per:
- Un actuador TR501 de Hager.
- Un actuador TR201 de Hager.
- Un doble polsador TD21X de Hager.
- Un comandament TU206A de Hager.

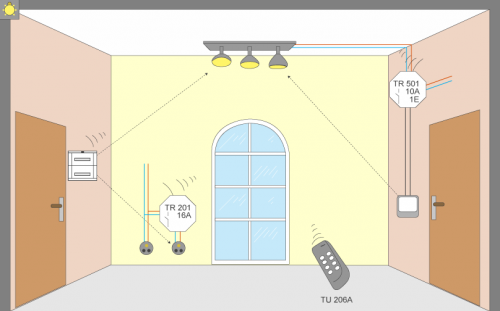

Elements que integren una instal·lació KNX via ràdio
Tot seguit trobareu detallades les diferents funcionalitats de la instal·lació.
- D'entrada es tracta d’un endoll convencional que s’ha convertit en un endoll controlat via ràdio. En aquest cas, només ha calgut afegir el mòdul via ràdio intercalat entre la línia de 230 V ac i la base d’endoll instal·lada.
- L'activació/desactivació de l’endoll es fa amb un polsador mural per radiofreqüència que es comunica amb el mòdul de sortida via ràdio.
- També és possible comandar amb aquest mateix polsador (amb dues tecles) un mòdul regulador o dimmer que regula els llums de l’estança. D’aquesta manera, amb una de les tecles s’encén i s'apaga el llum de peu connectat a l’endoll comandat, i amb l’altra tecla s'encenen i s'apaguen els llums de sostre de la sala i se'n regula el nivell de lluminositat. El mòdul regulador es controla també des d'un polsador connectat directament amb fil.
- El comandament a distància controla també per radiofreqüència tot el conjunt instal·lat.
Heu de fer un pressupost aproximat dels elements domòtics que cal incloure en la instal·lació.
En acabat, heu de cercar elements equivalents a altres fabricants, i heu de comparar els preus d’aquesta segona opció amb els del pressupost que heu fet en l'exercici anterior.
