Motor asíncron 1

L'objectiu d'aquesta activitat és treballar amb paràmetres de motors asíncrons.

Un motor asíncron trifàsic de 230 V / 400 V, 50 Hz i 15 kW té un rendiment del 93%, una velocitat de sincronisme de 3.500 rpm i un lliscament del 2% amb un FP de 0,8.

  1. Calculeu el corrent de línia.
  2. Calculeu el parell nominal.
  1. Graph
  2. Graph

Graph

Motor asíncron 2

L'objectiu d'aquesta activitat és treballar amb paràmetres de motors asíncrons.

Un motor asíncron trifàsic de 400 V / 694 V, 50 Hz i 25 kW té un rendiment del 89%, un parell de 69,46 Nm i un FP de 0,8.

  1. Calculeu el corrent de línia.
  2. Calculeu la velocitat de gir.
  3. Calculeu el lliscament.
  1. 3.437 rpm
  2. 1,8%
  3. 50,68 A

Motor asíncron 3

L'objectiu d'aquesta activitat és treballar amb paràmetres de motors asíncrons.

Tenim un motor asíncron trifàsic. De la taula de característiques següent, per a la tipologia de motors General Line, el motor 1LE1/1PC1 té una potència de 7,5 kW amb brida passant i està connectat en estrella a 50 Hz. Calculeu, en plena càrrega i acarant-ho amb la taula:

  1. El lliscament.
  2. El corrent de línia o nominal.
  3. El parell nominal.
  4. La potència absorbida.

Nota: min-1 vol dir revolucions per minut, rpm.

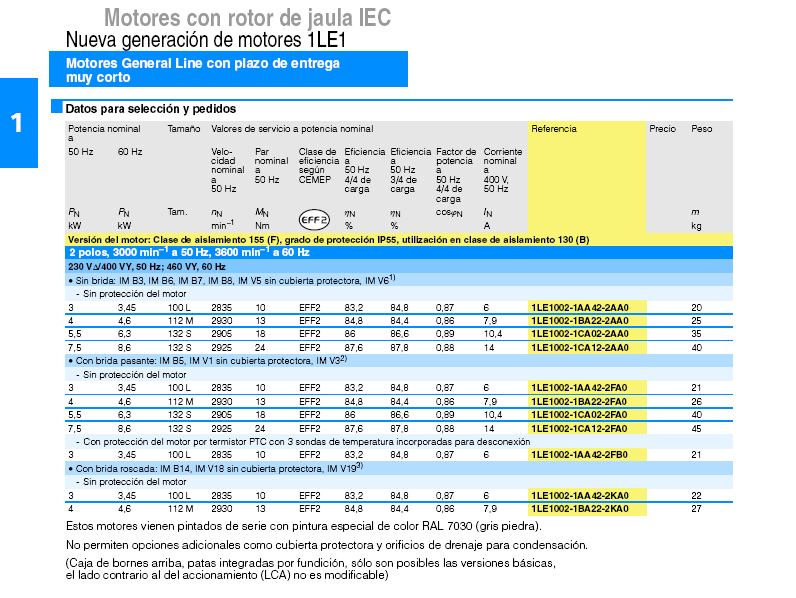

Característiques dels motors General Line

Imatge cedida per Siemens (http://www.siemens.es/)

  • Lliscament:

En el pdf no apareix, en lloc, el “min-1”. Què és? Potser es podria aclarir. — Carles Riu Espart 2011/03/30 12:31 — FET — Santiago Cerezo Salcedo 2011/04/04 11:04

Segons la taula de característiques, la velocitat nominal és de 2.925 rpm i la de sincronisme, de 3.000 min-1 = 3.000 rpm.

Graph

  • Corrent nominal:

Segons la taula de característiques, en connexió estrella a 50 Hz, la tensió de línia és de 400 V.

A 4/4 de la càrrega, el motor 2 pols amb brida passant, 7,5 kW i 50 Hz té un rendiment del 87,6% i un cos φ = 0,88.

Graph

És el mateix amperatge que marca la taula de característiques.

  • Parell:

Segons la taula de característiques, en connexió estrella a 50 Hz la tensió de línia és de 400 V.

A 4/4 de la càrrega, el motor 2 pols amb brida passant, 7,5 kW i 50 Hz té un rendiment del 87,6% i un cos φ = 0,88.

Graph

És el mateix parell que marca la taula de característiques.

  • Potència absorbida:

Graph

Motor asíncron 4

L'objectiu d'aquesta activitat és treballar amb paràmetres de motors asíncrons.

Un motor asíncron trifàsic bipolar de 50 Hz amb una càrrega de 20 CV gira a 2.950 rpm. Calculeu:

  1. El lliscament.
  2. El parell motor.
  3. Si es duplica el moment de torsió, quina velocitat tindrà?
  4. Si es duplica el moment de torsió, quina potència tindrà?

Nota: 1 CV = 746 W

  • Lliscament:

Graph

Graph

  • Parell a la càrrega indicada:

Graph

  • Velocitat en doblar el moment:

Com que la tensió és constant el moment de torsió és proporcional al lliscament. Dupliquem el lliscament:

Graph

  • Potència en doblar el moment:

Les pèrdues rotacionals són aproximadament la potència consumida en buit:

Graph

Graph

Motor asíncron 5

L'objectiu d'aquesta activitat és treballar amb paràmetres de motors asíncrons.

Un motor asíncron trifàsic tetrapolar de 50 Hz amb una càrrega de 15 CV gira a 1.450 rpm. Calculeu:

  1. El lliscament.
  2. El parell motor.
  3. Si es duplica el moment de torsió, quina velocitat tindrà?
  4. Si es redueix el moment de torsió a la meitat, quina potència tindrà?

Motor asíncron 6

L'objectiu d'aquesta activitat és treballar amb paràmetres de motors asíncrons.

Un motor asíncron trifàsic bipolar de 50 Hz indica en la placa de característiques una velocitat de 2.360 rpm.

  1. Calculeu la velocitat de sincronisme del camp giratori.
  2. Calculeu el lliscament relatiu en plena càrrega.
  3. Calculeu la freqüència dels corrents al rotor en plena càrrega.
  1. Graph
  2. Graph
  3. Graph

Motor asíncron 7

L'objectiu d'aquesta activitat és treballar amb paràmetres de motors asíncrons.

El lliscament d’un motor asíncron tetrapolar és del 4%, si la velocitat del camp magnètic de l’estator és de 1.500 rpm.

  1. Calculeu la velocitat de gir del rotor.
  2. A quina freqüència funciona?
  1. 1.440 rpm
  2. 50 Hz
