Circuits combinacionals i seqüencials
Exercici 1
Trieu l'opció correcta.
En un circuit seqüencial...
| la seva sortida depèn únicament de l'estat de les seves entrades. | |
| la seva sortida depèn únicament de l'estat previ de la sortida. | |
| la seva sortida depèn de l'estat de les entrades i de l'estat previ de la sortida. | |
| la seva sortida depèn de l'estat de les entrades i de l'estat futur de la sortida. |
L'opció correcta és ...... la seva sortida depèn de l'estat de les entrades i de l'estat previ de la sortida.
Exercici 2
Trieu l'opció correcta.
El circuit que, mitjançant unes entrades de control, selecciona internament una de les seves entrades i la connecta a la seva única sortida es diu...
| multiplexor. | |
| desmultiplexor. | |
| codificador. | |
| descodificador. |
L'opció correcta és ...... multiplexor.
Exercici 3
Marqueu si són vertaderes (V) o falses (F) les opcions.
Els principals circuits combinacionals són...
| Afirmació | V | F |
|---|---|---|
| registres de desplaçament. | ||
| codificadors i descodificadors. | ||
| circuits aritmètics. | ||
| circuits comptadors. | ||
| multiplexors i desmultiplexors. | ||
| latches i flip-flops. | ||
| circuits comparadors. |
L'opció 1 és ...... F
L'opció 2 és ...... V
L'opció 3 és ...... V
L'opció 4 és ...... F
L'opció 5 és ...... V
L'opció 6 és ...... F
L'opció 7 es ...... V
Exercici 4
Completeu les afirmacions amb la paraula o paraules que considereu més adients (arrossegueu cada terme a l'espai en blanc que li correspongui).
Exercici 5
Marqueu l'opció correcta

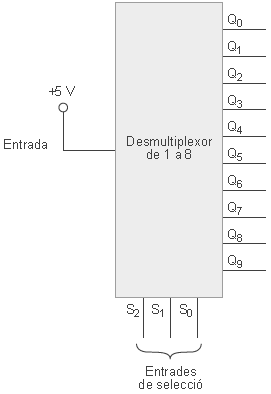

Per al desmultiplexor d'1 a 8 línies de la figura, relacioneu el valor de les entrades de selecció amb el valor corresponent que tindran les seves sortides (per exemple, si les entrades de selecció S2 S1 S0 tenen el valor 111, les sortides Q7 Q6 Q5 Q4 Q3 Q2 Q1 Q0 tindran el valor 10000000.
Exercici 6
Responeu breument les següents qüestions:
Si a les entrades S i R d'un latch S-R posem 1 i 0, respectivament, quin valor tindrà la seva sortida Q?
Si a les entrades D i EN d'un latch D posem 1 i 0, respectivament, quin valor tindrà la seva sortida Q?
Si posem a nivell alt les entrades J i K d'un latch J-K, quin valor tindrà la seva sortida Q?
Si a les entrades S i R d'un latch S-R posem 1 i 0, respectivament, quin valor tindrà la seva sortida Q?
1
Si a les entrades D i EN d'un latch D posem 1 i 0, respectivament, quin valor tindrà la seva sortida Q?
La sortida Q no canvia, es queda en l'estat anterior.
Si posem a nivell alt les entrades J i K d'un flip-flop J-K, quin valor tindrà la seva sortida Q després d'un cicle de rellotge?
La sortida canviarà al seu estat oposat (si abans era un 0 ara serà un 1, i si abans era un 1 ara serà un 0).
