Components electrònics emprats en rectificació i filtrat. Tipologia i característiques
Codificació per línies de color
Per entendre millor el sistema de codificació amb colors dels condensadors que s'explica a l'apartat "Codensadors" d'aquest nucli d'activitat incloem aquest recurs.
Si observem un condensador, podrem veure que alguns d'ells porten unes bandes de color, aquestes bandes no són més que un sistema de codificació, sistema molt similar a l'utilitzat en les resistències.
Codi de tres colors per condensadors
En el condensador de la figura veiem tres colors que corresponen al groc, violeta i vermell.
En els condensadors d'aquest tipus no acostuma a aparèixer informació sobre la tensió ni la tolerància.
Codi de colors per condensadors
Un altre cas és el condensador de la figura següent en la qual veiem les dades següents:
Tres bandes de color: negre-vermell-taronja = 2.000 pF = 12 nF.
Una quarta banda de color negre que indica una tolerància del 20%, tal com veurem en la taula de més avall.
Una cinquena banda de color vermell que indica una tensió màxima de treball de 250 V.

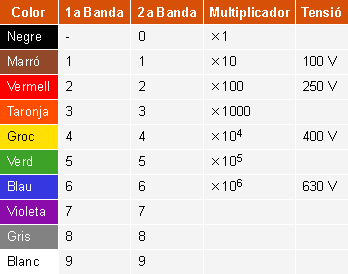

Codificació del valor dels condensadors
Codificació segons la tolerància
