Electrònica de potència i generació de senyal

Cerca d'informació

L'objectiu d'aquesta activitat és familiaritzar l'estudiant amb els diferents paràmetres que s'usen en tiristors.

Cerqueu, per exemple a Internet, les característiques de tres tiristors, compareu els valors de les seves característiques i anoteu les diferències. Raoneu i analitzeu el resultat.

Simulació

L'objectiu d'aquesta activitat és exercitar en l'anàlisi de circuits basats en tiristors.

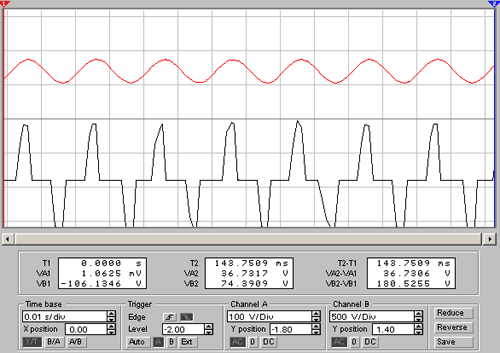

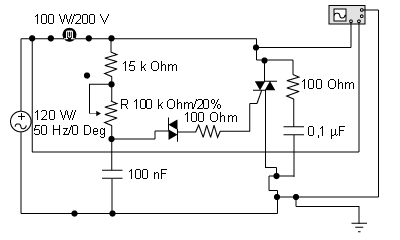

Utilitzant el programa Electronics Workbech, realitzeu l'esquema de la figura i comproveu els senyals que sortiran en l'oscil·loscopi.

Trobareu el simulador Electronics Workbech al CD complementari Programari per a la formació del cicle - 1.

Simulació

L'objectiu d'aquesta activitat és exercitar en el disseny de circuits temporitzadors.

Realitzeu els càlculs i simuleu un circuit intermitent de dos segons amb dos LED.

Trobareu el simulador Electronics Workbech al CD complementari Programari per a la formació del cicle - 1.

El muntatge el realitzaríeu amb un astable format per transistors. El valor del condensador 100 μF i el valor de la resistència 28.985 Ω.

Simulació

L'objectiu d'aquesta activitat és exercitar en l'anàlisi de circuits temporitzadors.

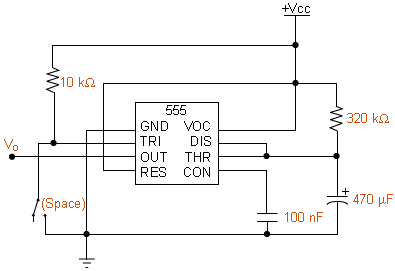

Del circuit següent:

Responeu:

a. Funció que realitza?

b. Digueu les seves característiques.

c. Realitzeu el muntatge i simuleu el funcionament correcte. Compareu el valor pràctic obtingut amb el teòric.

Trobareu el simulador Electronics Workbech al CD complementari Programari per a la formació del cicle - 1.

a. Temporitzador.

b. T = 165,44 s.

Simulació

L'objectiu d'aquesta activitat és exercitar en l'anàlisi de circuits generadors de senyal.

Del circuit següent:

Responeu:

a. Funció que realitza?

b. Digueu les seves característiques.

Trobareu el simulador Electronics Workbech al CD complementari Programari per a la formació del cicle - 1.

a. clock (multivibrador astable).

b. T = 0,93 ms, T1 = 0,69 ms, T2 = 0,23 ms i f = 1.075 Hz
