Instal·lacions de distribució

Documentació de les instal·lacions elèctriques d'enllaç

L’objectiu d’aquesta activitat és que aprofundiu en el coneixement de les prescripcions de l'article 18 (apartat 1.e) del REBT, i determineu la documentació tècnica que han de tenir les instal·lacions elèctriques d'enllaç en baixa tensió.

Tot tenint present la ITC-BT-04, ompliu la documentació d'una memòria tècnica de disseny (MTD), redactada en impresos segons model determinat per l’òrgan competent de la Generalitat de Catalunya (ELEC-1, ELEC-2, ELEC-3, ELEC-5 i certificat d'instal·lació), d’una instal·lació elèctrica d’enllaç en un edifici d’habitatges amb les característiques següents:

• Província: Barcelona
• Cos φ 0,85 circuits trifàsics. Cos φ 1 circuits monofàsics
• 1 local comercial de 100 m² (400 V)

Memòria tècnica de disseny d'un edifici d'habitatges IOC

Figura 1. ELEC-1 Imprès-instància

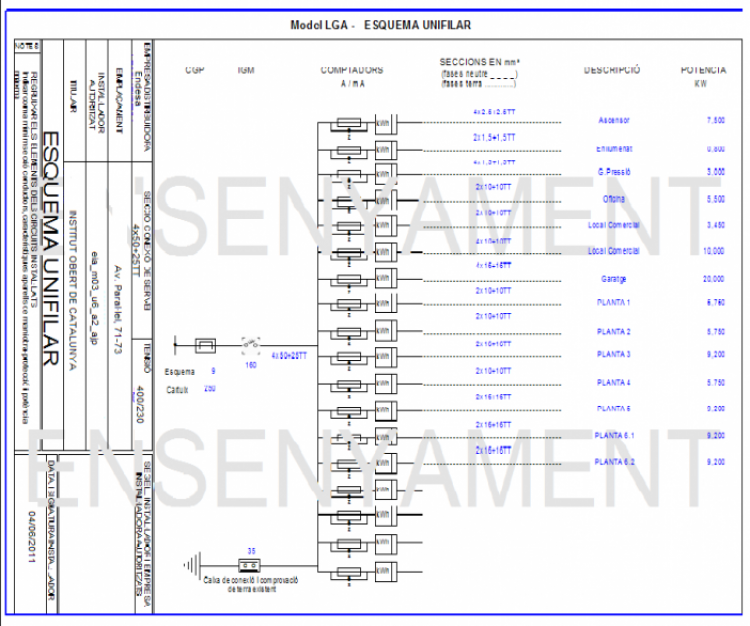

Figura 2. ELEC-2 Esquema unifilar

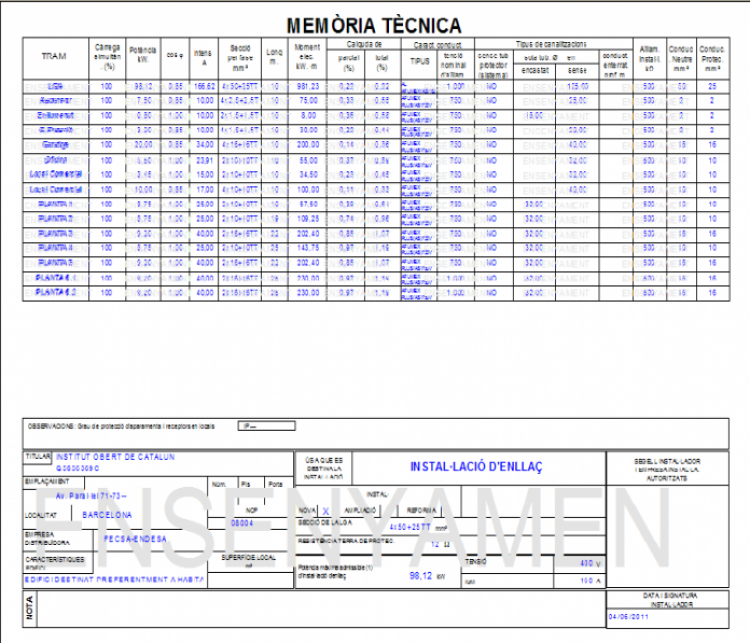

Figura 3. ELEC-3 Memòria tècnica

Figura 4. ELEC-5 Reglaments seguretat

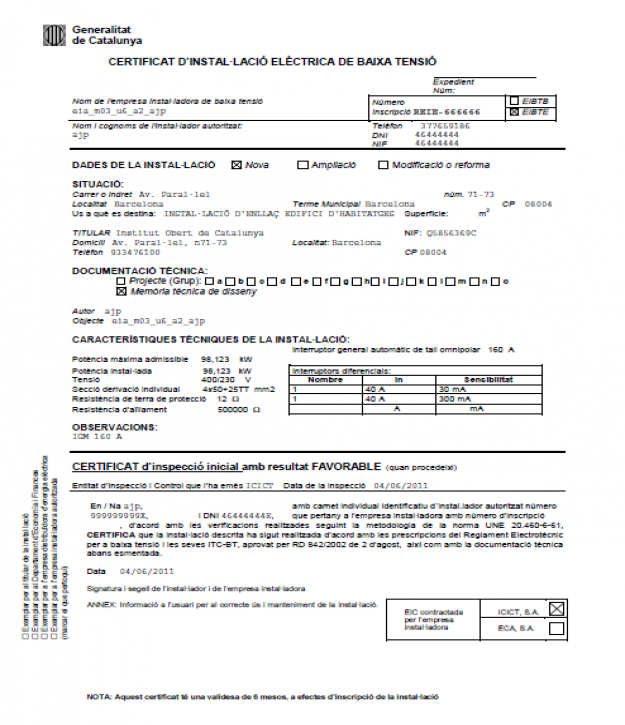

Figura 5. Certificat d'instal·lació elèctrica de baixa tensió

Mesurament de la resistència d'aïllament de la instal·lació elèctrica d'enllaç

L’objectiu d’aquesta activitat és que conegueu com es mesuren els paràmetres característics de les instal·lacions elèctriques d'enllaç, tot utilitzant els mitjans tècnics que fan servir els instal·ladors autoritzats en baixa tensió.

Heu de tenir present el següent:

• Una resistència d'aïllament apropiada entre parts actives de la instal·lació i altres d'accessibles de l'entorn és un paràmetre bàsic de seguretat que protegeix contra contactes directes i indirectes el cos humà.
• Els mesuraments de la resistència d'aïllament s'han de fer abans de connectar l'alimentació general a la instal·lació.

Abans de fer el mesurament cal:

• Deixar fora de servei la instal·lació.
• Desconnectar l'entrada d'alimentació mitjançant l'interruptor de control de potència (ICP-M).
• Deixar tancats tots els interruptors i desconnectades les càrregues, perquè cap càrrega no modifiqui el resultat final de la verificació.

Mesurament de la resistència d'aïllament entre conductors.

Mireu de trobar una resposta a les preguntes següents:

1. En el subministrament elèctric trifàsic de 230/400 V, a la instal·lació d'enllaç, enumereu entre quins conductors cal fer les mesures de verificació de la resistència d'aïllament.
2. Quina és la tensió, expressada en volts (V), d'assaig, en corrent continu, que subministra el megòhmetre als conductors que es mesuren?
3. En el subministrament elèctric trifàsic de 230/400 V, a la instal·lació d'enllaç, quina resistència d'aïllament mínima, expressada en MG, han de tenir els conductors de la instal·lació d'enllaç?

Assaig amb el comprovador multifunció Metrel KMI 3102.

1. Expliqueu, un per un, els cinc passos del procediment que heu seguit amb el comprovador multifunció Metrel KMI 3102 per comprovar la resistència d'aïllament dels conductors de la instal·lació d'enllaç.

• Pas 6.

Figura 2. Resultats mesura resistència d'aïllament entre conductors

Inspeccions de les instal·lacions elèctriques en baixa tensió

L’objectiu d’aquesta activitat és que conegueu les diferents inspeccions que s'han de fer, un cop acabades les instal·lacions elèctriques de baixa tensió, segons la reglamentació vigent.

Tenint en compte la ITC-BT-05, les instal·lacions elèctriques en baixa tensió de rellevància especial han de ser objecte d'inspecció inicial per un organisme de control, a fi d'assegurar, en la mesura que sigui possible, que compleixen les normes vigents al llarg de la seva vida útil.

Ompliu la taula següent amb les instal·lacions elèctriques que han de ser objecte d'una inspecció inicial un cop fetes les instal·lacions:
